B树、B+树索引算法原理(下)

2020-06-15
6分钟阅读时长

这一段时间由于在阅读boltdb代码的缘故,找机会学习了B树及B+树的算法原理,这个系列会花两个篇幅分别介绍这两种数据结构的实现,其用于数据库索引中的基本原理。

上一篇文章中,介绍了数据库索引的简单概念,以及B树的结构及核心算法,这一篇将继续介绍B树的变形B+树。

B+树的定义及性质

B+树之于B树,最大的不同在于:

  • B树的数据可以存储在内部节点上,也可以存储在叶子节点上。
  • 而在B+树中,内部节点上仅存放数据的索引,数据只存储在叶子节点上。在内部节点中的键值,被称为“索引”,由于是数据索引,因此可能出现同一个键值,既出现在内部节点,也出现在叶子节点中的情况。

内部节点的“索引”,应该满足以下条件:

  • 大于左边子树的最大键值;
  • 小于等于右边子树的最小键值。

同时,B+树为了方便范围查询,叶子节点之间还用指针串联起来。

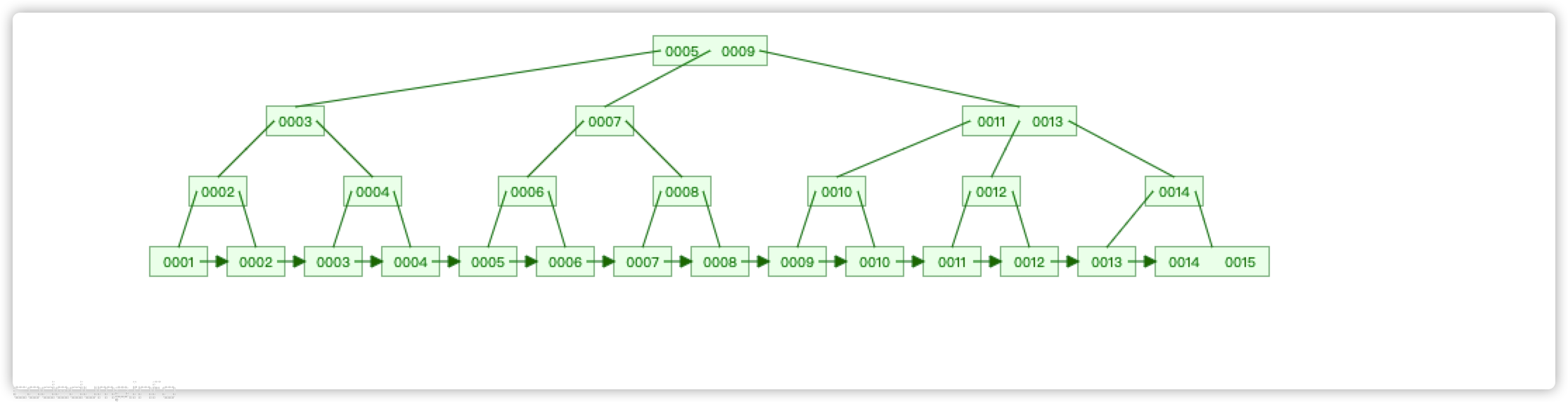

以下是一颗B+树的典型结构:

b+tree

由于采用了这样的结构,B+树对比B树有以下优点:

  • 索引节点上由于只有索引而没有数据,所以索引节点上能存储比B树更多的索引,这样树的高度就会更矮。按照我们上一篇中介绍数据库索引的内容,这种面向磁盘的数据结构,树的高度越矮,磁盘寻道的次数就会越少。
  • 因为数据都集中在叶子节点了,而所有叶子节点的高度相同,那么可以在叶子节点中增加前后指针,指向同一个父节点的相邻兄弟节点,给范围查询提供遍历。比如这样的SQL语句:select * from tbl where t > 10,如果使用B+树存储数据的话,可以首先定位到数据为10的节点,再沿着它的next指针一路找到所有在该叶子节点右边的叶子节点数据返回。而如果使用B树结构,由于数据既可以存储在内部节点也可以存储在叶子节点,范围查询可想而知是很繁琐的。

核心算法

插入算法

B+树的插入算法与B树的很相近,都是:

  • 首先判断待插入数据节点是否已经溢出,如果是就首先拆分成两个节点,然后再插入数据。
  • 由于内部节点上的数据是索引,所以在插入完成之后调整父节点指针。

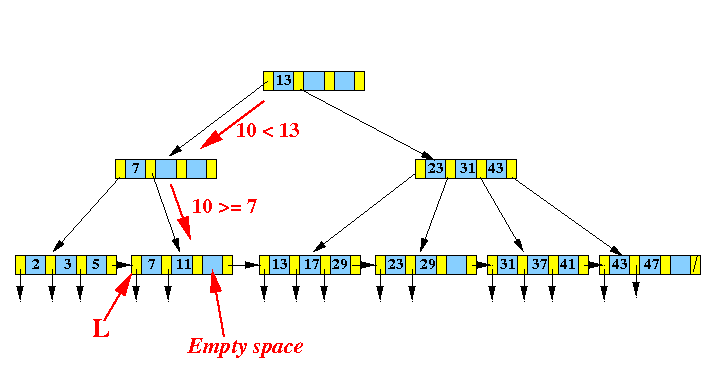

比如在下图的B+树中,向这里插入新的数据10

slide01b

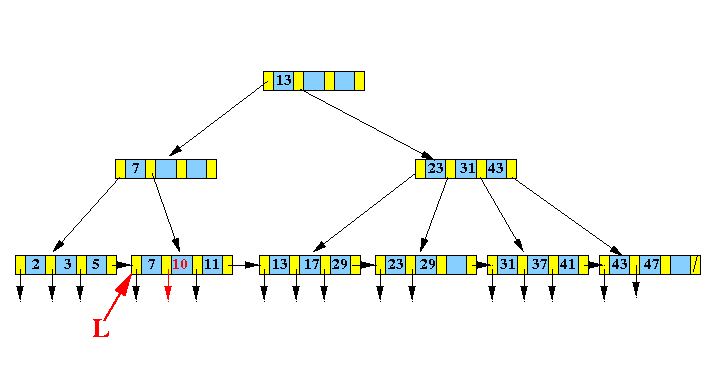

由于插入节点[7,11]在插入之后并没有溢出,所以可以直接变成[7,10,11]

slide01c

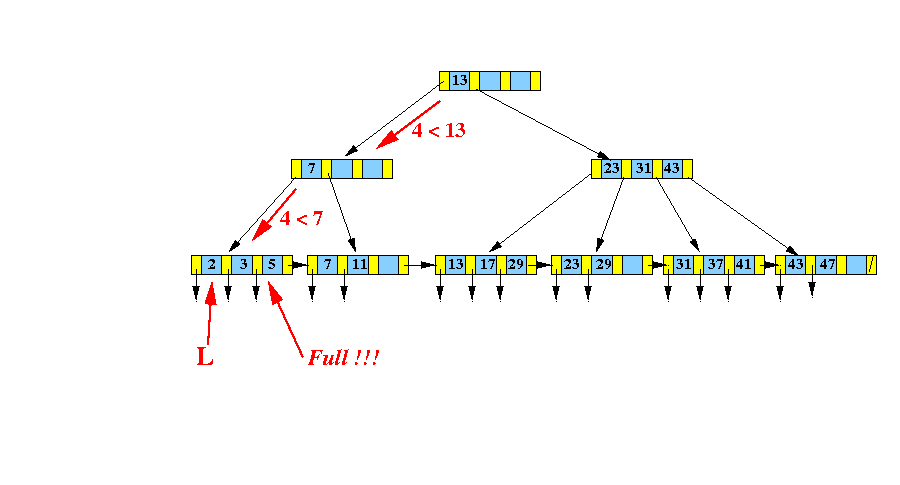

而如下图的B+树中,插入数据4

slide02b

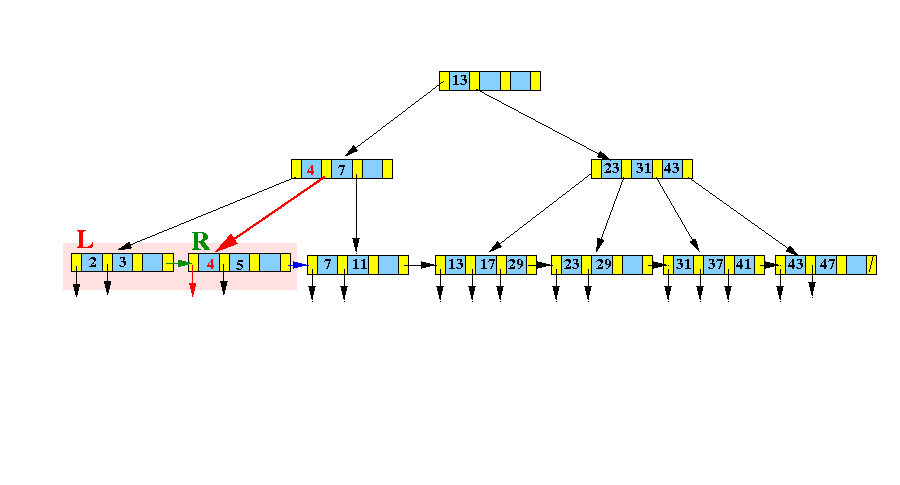

由于所在节点[2,3,5]在插入之后数据溢出,因此需要分裂为两个新的节点,同时调整父节点的索引数据:

slide02g

[2,3,4,5]分裂成了[2,3][4,5],因此需要在这两个节点之间新增一个索引值,这个值应该满足:

  • 大于左子树的最大值。
  • 小于等于右子树的最小值。

综上,需要在父节点中新增索引4和两个指向新节点的指针。

删除算法

B+树的删除算法,与B树类似,分为以下几步:

  • 首先查询到键值所在的叶子节点,删除该叶子节点的数据。
  • 如果删除叶子节点之后的数据数量,满足B+树的平衡条件,则直接返回不用往下走了。
  • 否则,就需要做平衡操作:
    • 如果该叶子节点的左右兄弟节点的数据量可以借用,就借用过来满足平衡条件。
    • 否则,就只能与相邻的兄弟节点合并成一个新的子节点了。
  • 在上面平衡操作中,如果是进行了合并操作,就需要向上修正父节点的指针:删除被合并节点的键值以及指针。由于做了删除操作,可能父节点也会不平衡,那么就按照前面的步骤也对父节点进行重新平衡操作,这样一直到某个节点平衡为止。

下面结合B-tree=delete1B-tree=delete2 的图示对删除算法展开具体的分析。

从叶子节点中删除数据

从叶子节点中删除数据分为三种情况:

  • 删除之后的数据量足够,不需要进行重平衡操作;
  • 删除之后的数据量不够,但是可以从兄弟节点那里借用数据,重新达到平衡;
  • 删除之后的数据量不够,兄弟节点的数据也不够,那么需要合并成一个新的节点,同时在父节点中删除索引和指针。

以下针对后面两种需要做重平衡的操作展开分析。

借用兄弟节点数据进行重平衡操作

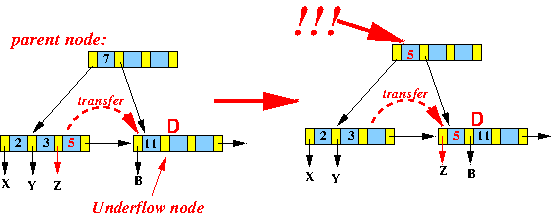

在下图中,从叶子节点中删除数据之后,只剩下数据[11]

transfer-leaf01

由于此时其左兄弟节点[2,3,5]有足够的数据可以借用,于是:

  • 将数据5移动到[11]中,成为新的叶子节点[5,11]
  • 由于该叶子节点数据发生了变化,因此需要同时修正父节点中的索引数据75。为什么是5?因为修改的是该索引的右边子树数据,所以要取右子树数据中的最小值5

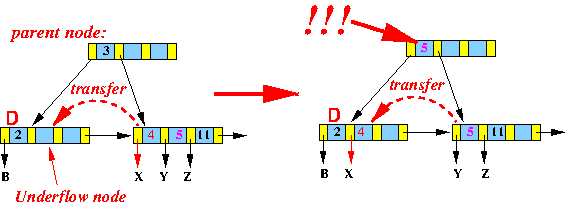

类似的,也有从右边兄弟节点借用数据的情况,如下:

transfer-leaf02

与兄弟节点进行合并

当左右兄弟节点数据都不够借用的时候,那就只能进行合并,此时会有一个节点要从父节点中删除其索引数据以及子节点指针。

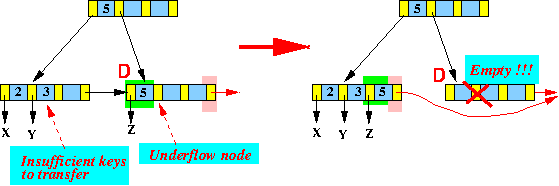

在下图中,从叶子节点中删除数据之后,只剩下数据[5]

merge-leaf01a

而左边兄弟节点[2,3]的数据也不够用,于是两个节点进行了合并,形成新的节点[2,3,5],这样节点[5]就要在父节点中被删除。

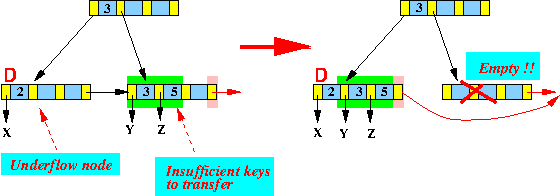

类似的,也有合并到右边的情况:

merge-leaf02a

上面从叶子节点中删除数据的操作,一共分为以下三种情况:

  • 被删除节点的数据量足够,不需要做重新平衡操作。
  • 被删除节点的数据量不够,但是可以借用兄弟节点数据达到重平衡。
  • 被删除节点的数据量不够,兄弟节点的数据也不够,只能把两者合并成新的节点。

这三种情况中,前面两种由于并没有调整父节点,删除其中的索引和子节点指针,因此不需要继续在父节点中做重平衡操作,而第三种情况由于合并节点导致父节点需要删除数据,所以需要进一步在父节点中进行重平衡操作。以下继续以例子展开说明。

内部节点节点的重平衡

在删除父节点中的索引和子节点指针之后,如果父节点中的数据足够,同样也是不需要进行调整的,下面讨论的是内部节点需要进行重平衡的两种情况。

借用兄弟节点数据进行重平衡操作

如果兄弟节点数据足够,那么同样可以从兄弟节点借用数据进行重平衡操作。

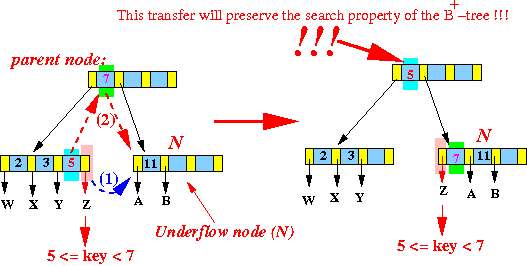

以下图为例,假设内部节点[11]在删除索引和指针之后,需要从兄弟节点[2,3,5]借用数据:

transfer-internal01

大体的流程其实与叶子节点的借用数据挑战差不多,只是内部节点有指向子节点的指针,也要随着一起调整。

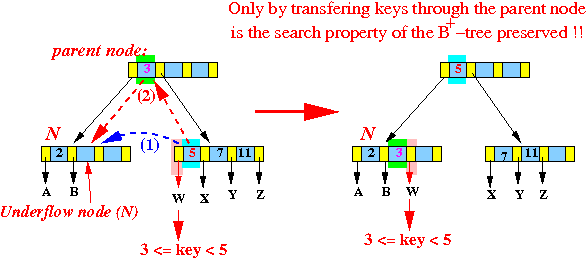

同样的,也有从右边兄弟节点借用数据的情况:

transfer-internal02

与兄弟节点进行合并

当兄弟节点数据不足时,内部节点也是进行合并操作。

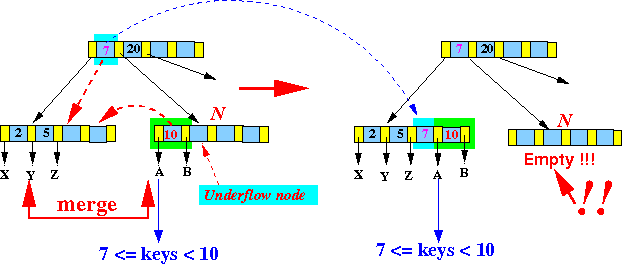

下图中,节点[10]的数据量不足,而兄弟节点[2,5]也不够数据借用,只能将两者合并,同时调整父节点指针:

merge-internal01a

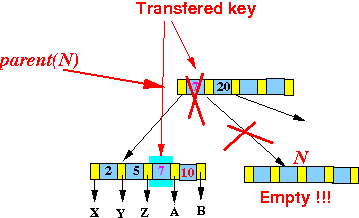

合并之后的图示:

merge-internal01b

总结

相比B树的算法,B+树算法更简单一些,删除节点后的节点分为三种情况:

  • 数据量足够,不需要进行重平衡操作,这种情况不用继续到父节点中进行调整;
  • 数据量不够,但是可以从兄弟节点借用数据重新满足平衡条件,这种情况不用继续到父节点中进行调整;
  • 数据量不够,同时兄弟节点的数据也不够,此时只能将两者合并成一个新的节点,而由于两个节点变成了一个节点,所以要对应的从父节点中删除索引和子节点指针,这样继续往上看看是否需要对父节点进行重平衡操作,一直到满足平衡条件位置。

我同样将B+树算法写了一个python的实现,参见:bplustree.py

参考资料

  • emory大学的B+树算法讲解,是我能找到的最好的B+树算法讲解:

这里能找到该课程更多关于B+树的课件索引。
