本文基于boltdb 1.3.0对其实现进行分析。boltdb是etcd系统存储数据使用的KV嵌入式DB,使用Go编码实现,内部是一个B+树结构体。关于etcd、raft协议以及B+树,可以参考之前的文章:

本文的写作,主要参考了《区块的持久化之BoltDB》系列文章以及boltdb 源码分析

概述

boltdb是etcd项目使用的kv存储引擎,代码量不大,不算测试用例的话仅有几千行代码量,是入门存储引擎不错的参考项目。

boltdb中与mysql这类的关系数据库相对应的概念列举如下:

boltdb mysql
db database
bucket table

即:在boltdb中,db代表一个数据库,对应一个db文件;而一个数据库中可能有多个表,对应的概念就是boltdb中的bucket。

另外,对B+树有了解的都知道,B+树中为了减少磁盘读写次数,每次读写都是以页为单位的,对应到boltdb中用page数据结构表示,page只是描述磁盘上一个页面的数据结构,当一个页面读取到内存中时,就使用node结构体来描述。另外,既然落地到磁盘的单位是页,就需要有数据结构来管理页面的分配,这部分使用freelist这个数据结构来管理。

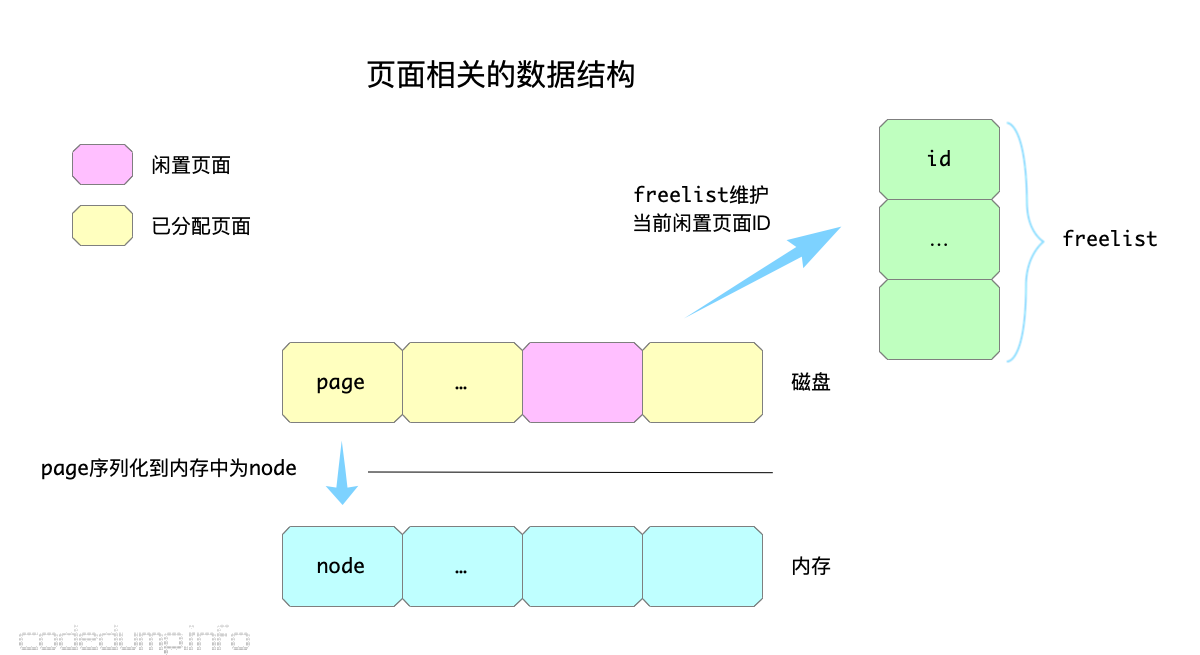

page-struct

以下,首先展开对页面相关核心数据结构的分析。

数据库文件的磁盘布局和页面

前面提到过,boltdb中以页面为单位来进行磁盘的读写操作,一个页面的大小一般而言与操作系统的页面一致,即4K大小。在boltdb中,分为以下几种类型的页面:

  • 存储meta元数据的页面。
  • 存储freelist,即管理页面数据的页面。
  • Branch页面,存储B+树索引节点,也就是内部节点的页面。
  • Leaf页面,存储B+树数据节点,也就是叶子节点的页面。

boltdb代码中定义页面类型如下:

const (
	branchPageFlag   = 0x01
	leafPageFlag     = 0x02
	metaPageFlag     = 0x04
	freelistPageFlag = 0x10
)

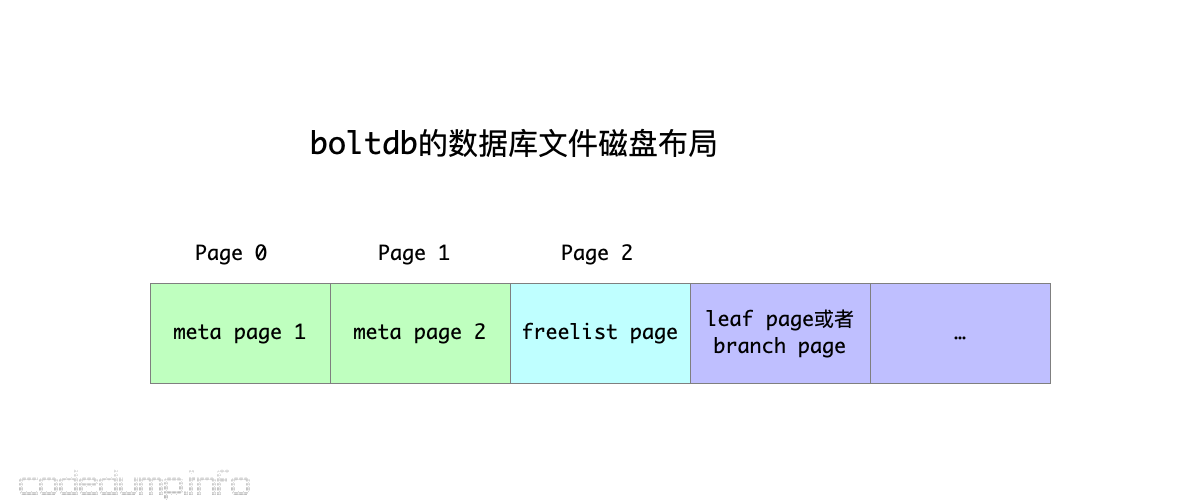

这四种页面,在boltdb的数据库文件的布局大体如下:

boltdb-layout

从上图中可以看出:

  • 最开始的两个页面是两个meta页面,至于为什么是两个,后面再展开讨论。
  • 紧跟着的一个页面是freelist页面。
  • 从上面可知,数据库文件中最开始的三个页面存的都是管理信息,此后数据数据型的branch以及leaf页面了。

接下来就这几种页面具体的结构展开说明,不过在此之前还是首先来看看page结构体,它用于表示一个磁盘页面的数据结构。

page结构体

page结构体的定义如下:

type pgid uint64

type page struct {
    id       pgid
    flags    uint16
    count    uint16
    overflow uint32
    ptr      uintptr
}

其中:

  • id:页面ID。
  • flags:标志位,不同类型的页面用不同的标志位来区分。分为:metaPageFlag、freelistPageFlag、branchPageFlag、leafPageFlag。
  • count:页面中存储的数据数量,仅在页面类型是branch以及leaf的时候起作用。
  • overflow:当前页面如果还不够存放数据,就会有后续页面,这个字段表示后续页面的数量。
  • ptr:指向页表头数据结尾,也就是页面数据的起始位置。一个页面的页表头由前面的id、flags、count和overflow字段构成,而ptr并不是页表头的一部分。

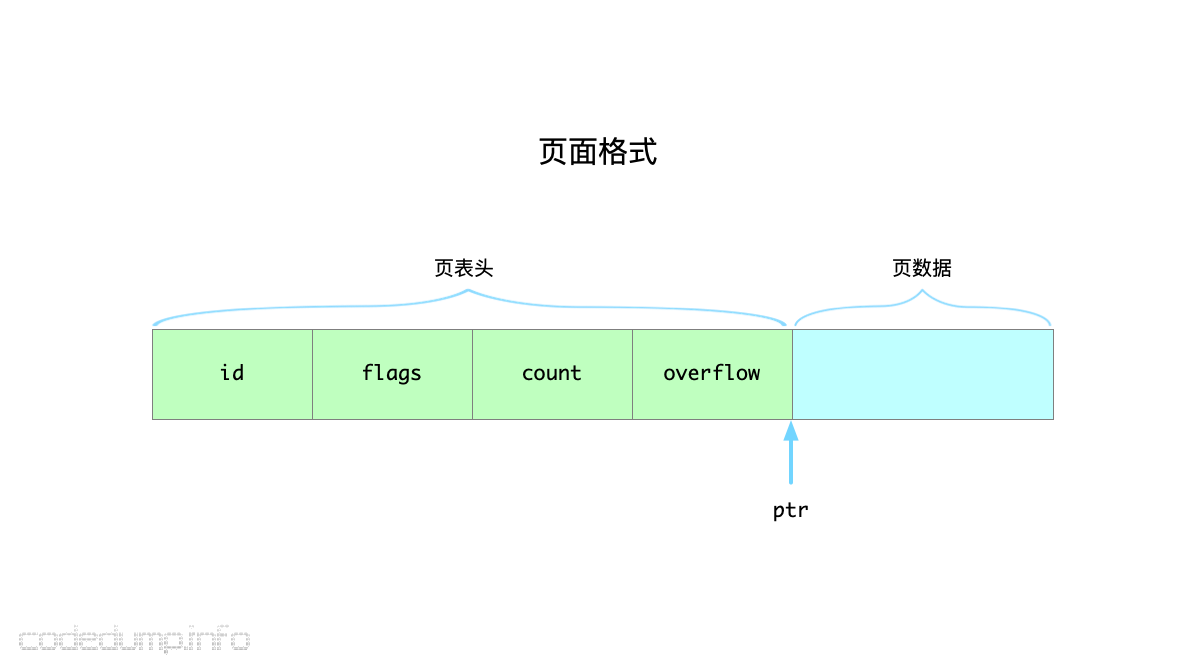

根据以上的分析,一个页面的格式如下:

page-layout

有了对页面的初步认识,接着下来看具体的几种不同类型页面的格式。

meta页面

meta页面用于存储表示整个数据库信息的元数据,其格式如下:

type meta struct {
    magic    uint32
    version  uint32
    pageSize uint32
    flags    uint32
    root     bucket
    freelist pgid
    pgid     pgid
    txid     txid
    checksum uint64
}

其中:

  • magic:boltdb的magic number,值为“0xED0CDAED”。
  • version:boltdb的版本号,当前为2。
  • pageSize:boltdb文件的页面大小。
  • flags:保留字段,暂时未使用。
  • root:保存boltdb的根bucket的信息,后续介绍bucket时详细展开。
  • freelist:保存freelist页面的页面ID。
  • pgid:保存当前总的页面数量,即最大页面号加一。
  • txid:上一次写数据库的事务ID,可以看作是当前boltdb的修改版本号,每次写数据库时加1,只读时不改变。
  • checksum:校验码,用于校验元数据页面是否出错的。

从上面对page结构体的分析,ptr指向具体的页面数据内容,据此,从page结构体中返回meta指针的函数如下:

func (p *page) meta() *meta {
    return (*meta)(unsafe.Pointer(&p.ptr))
}

即:将page的ptr指针转换为meta类型返回。

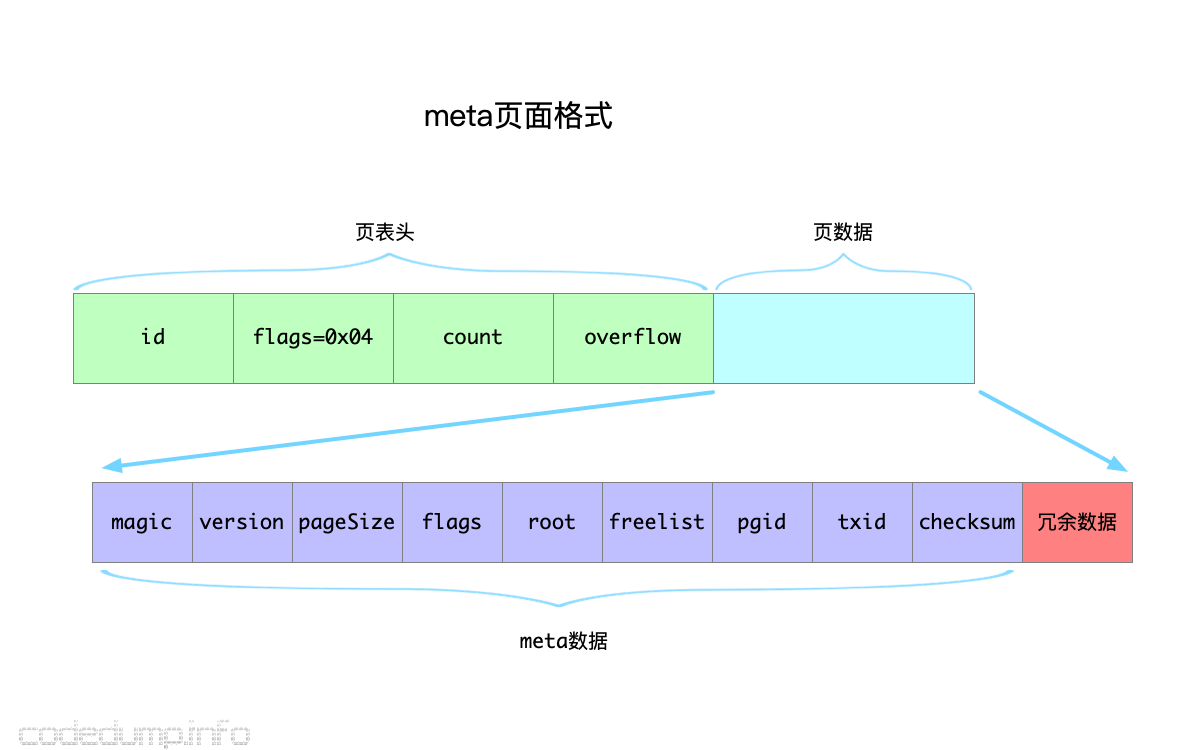

因此,一个meta页面的格式如下:

meta-page-layout

freelist页面

接下来看freelist页面的构成。由于boltdb磁盘分配的单位是页面,所以当前哪些页面可用、哪些闲置,就需要用一个数据结构来描述,这部分信息就由freelist页面来维护。如果当前磁盘页面已经不够分配了,boltdb就需要扩大磁盘文件的大小,创建出更多可用的闲置页面供分配。

来看freelist的数据结构定义:

type freelist struct {
	ids     []pgid          // all free and available free page ids.
	pending map[txid][]pgid // mapping of soon-to-be free page ids by tx.
	cache   map[pgid]bool   // fast lookup of all free and pending page ids.
}

其中:

  • ids:保存当前闲置页面id的数组。
  • pending:保存事务操作对应的页面ID,键为事务ID,值为页面ID数组。这部分的页面ID,在事务操作完成之后即被释放。
  • cache:标记一个页面ID可用,即这个成员中的所有键都是页面ID,而这些页面ID当前都是闲置可分配使用的。

在这三个成员中,并不是所有成员都是需要保存到磁盘上的数据,实际上读写freelist页面时是这样操作的:

  • 读页面内容到内存:对应操作在freelist.read中,页面数据部分保存的是当前闲置页面ID数组,将其读入ids成员中。
  • 写页面内容到磁盘:对应操作在freelist.write中,读取ids数组和pending中的页面id,拼接、排序之后在一起写入磁盘。

即:freelist页面的数据部分,仅存储的是可用的页面ID数组。这一部分在读取到内存时,写入ids成员中,而pendingcache,都是boltdb分配页面流程中的中间产物。

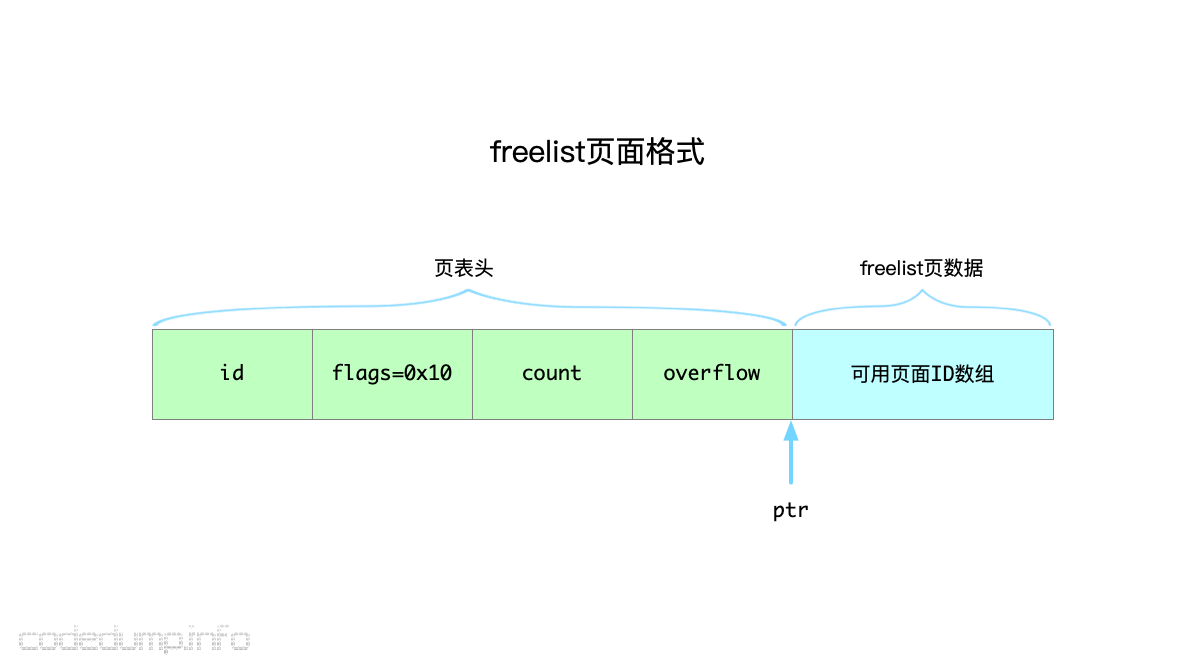

freelist-page-layout

freelist中的一些操作与事务有关,这里暂时不展开这部分的讨论,先来看看基本的页面分配是怎么完成的。

freelist对外提供allocate函数,该函数的参数是一个整数n,表示希望能分配连续的n个页面,返回这些页面中第一个页面的页面ID。实际情况肯定不是每次这样分配就能成功的,在不成功的时候,boltdb就只能再进行mmap操作,扩大数据库磁盘文件的大小了:

// allocate returns a contiguous block of memory starting at a given page.
func (db *DB) allocate(count int) (*page, error) {
  // ...
	// Use pages from the freelist if they are available.
	// 分配页面id,传入的count表示需要多少个连续的id
	if p.id = db.freelist.allocate(count); p.id != 0 {
		return p, nil
	}

	// 前面分配页面id失败,说明当前已经不够用了,所以需要重新mmap分配更大的空间出来

	// Resize mmap() if we're at the end.
	p.id = db.rwtx.meta.pgid
	// 计算需要的最小文件大小
	var minsz = int((p.id+pgid(count))+1) * db.pageSize
	// 如果大于当前文件大小,需要重新分配
	if minsz >= db.datasz {
		if err := db.mmap(minsz); err != nil {
			return nil, fmt.Errorf("mmap allocate error: %s", err)
		}
	}

	// Move the page id high water mark.
	// 保存目前最高的页面id
	db.rwtx.meta.pgid += pgid(count)

	return p, nil
}

从以上代码可以看到:

  • 首先调用freelist.allocate分配count个连续页面,返回起始页面ID。
  • 这个过程一旦失败,意味着当前系统中已经没有了count个连续页面,此时计算满足条件需要的最小文件大小,如果超过了当前数据库文件大小,就调用db.mmap函数对磁盘文件扩容。

继续看db.mmap函数的实现,这里仅仅列举出核心的代码:

// mmap opens the underlying memory-mapped file and initializes the meta references.
// minsz is the minimum size that the new mmap can be.
func (db *DB) mmap(minsz int) error {
	// Unmap existing data before continuing.
	if err := db.munmap(); err != nil {
		return err
	}

	// Memory-map the data file as a byte slice.
	if err := mmap(db, size); err != nil {
		return err
	}

	// Save references to the meta pages.
	// 前两页是两个meta数据
	db.meta0 = db.page(0).meta()
	db.meta1 = db.page(1).meta()
}

在上面的代码中:

  • mmap操作之前首先调用munmap函数取消内存映射,再重新调用一次mmap函数扩大文件大小之后映射进入内存。
  • 由于以上的操作,磁盘大小发生了变化,那么肯定就需要更新meta页面信息。

branch页面

branch页面就是用于存储B+树中的内部节点的页面,即这里的数据只有索引数据,由于只有索引数据,所以branch中并不会存储值。

branch页面的数据部分划分为两个部分:

  • branchPageElement数组,即存储每个branch元素的元信息。
  • 真实的数据部分。

来看看branchPageElement结构体的定义,该结构体定义每个branch中的元素的信息:

// branchPageElement represents a node on a branch page.
type branchPageElement struct {
	pos   uint32
	ksize uint32
	pgid  pgid
}

其中:

  • pos:存储键相对于当前页面数据部分的偏移量。
  • ksize:键的大小。
  • pgid:子节点的页面ID。

branch页面的格式布局也可以从page序列化到内存中的node结构体的代码中看出,以下列出核心的几个函数:

// branchPageElement retrieves the branch node by index
func (p *page) branchPageElement(index uint16) *branchPageElement {
	return &((*[0x7FFFFFF]branchPageElement)(unsafe.Pointer(&p.ptr)))[index]
}

func (n *branchPageElement) key() []byte {
	buf := (*[maxAllocSize]byte)(unsafe.Pointer(n))
	return (*[maxAllocSize]byte)(unsafe.Pointer(&buf[n.pos]))[:n.ksize]
}

func (n *node) read(p *page) {
	for i := 0; i < int(p.count); i++ {
		inode := &n.inodes[i]
		if n.isLeaf {
		} else {
			elem := p.branchPageElement(uint16(i))
			inode.pgid = elem.pgid
			inode.key = elem.key()
		}
	}
}

以上代码中可以看到:

  • 根据page.branchPageElement函数的实现,在branch类型的页面中,page.ptr实际上指向的是一个branchPageElement类型的数组,于是将ptr指针转换成branchPageElement数组类型之后,就可以使用索引值取到对应位置的branchPageElement
  • 而根据branchPageElement.key函数的实现,一个branchPageElementkey,位置在这个元素的pos位置开始,长度为key

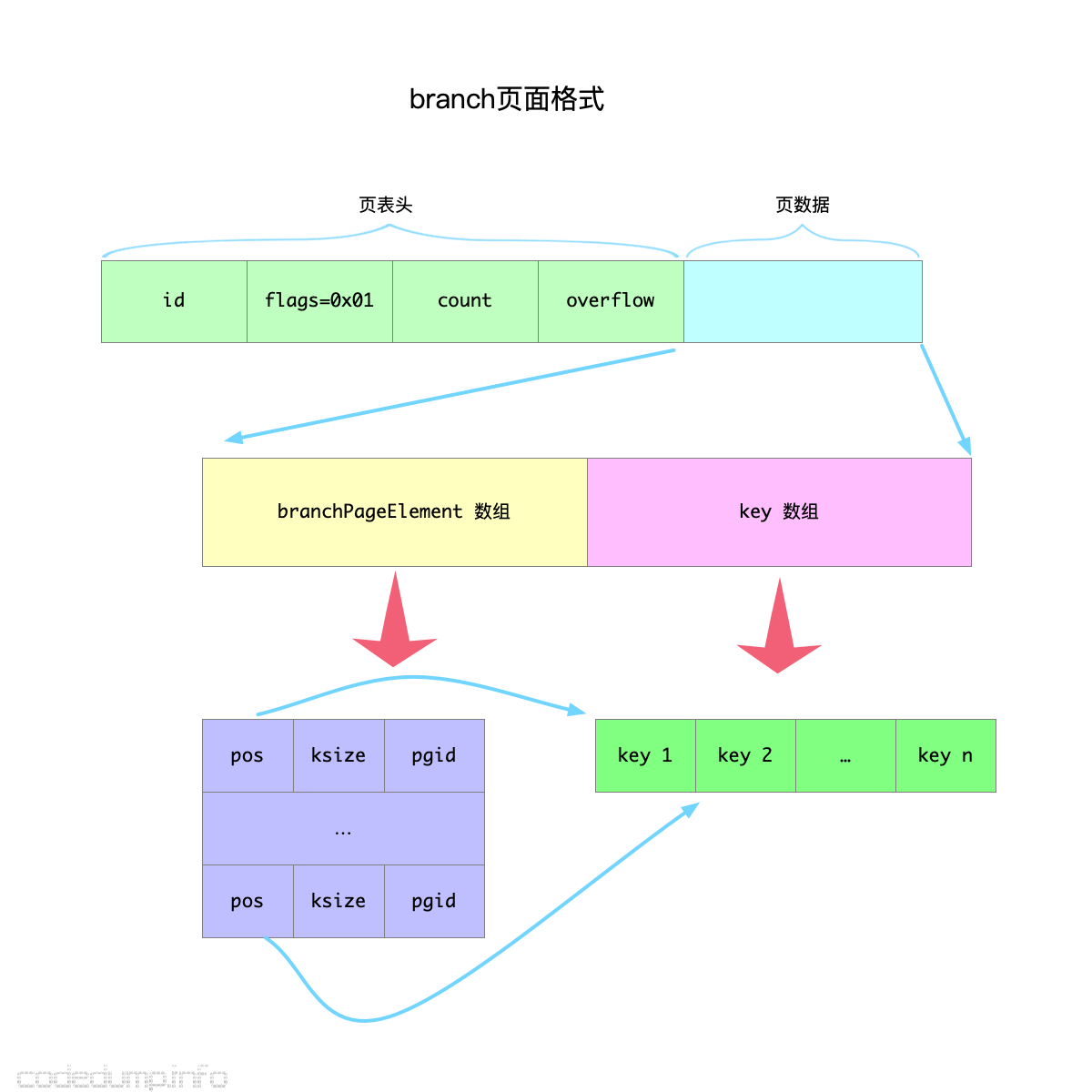

因此,branch页面的格式如下图:

branch-page-layout

leaf页面

leaf页面就是B+树中存储数据的叶子节点,其页面元素定义如下:

// leafPageElement represents a node on a leaf page.
type leafPageElement struct {
	flags uint32
	pos   uint32
	ksize uint32
	vsize uint32
}

与branch不同的是,leaf页面元素有以下成员:

  • flags:标志位,为0的时候表示就是普通的叶子节点,而为1的时候表示是子bucket,子bucket后面再展开说明。
  • vsize:存储数据的大小。

与branch页面类似,leaf页面也分为两大部分:

  • 存储leafPageElement类型数据的数组。
  • 存储key、value数据的数组。

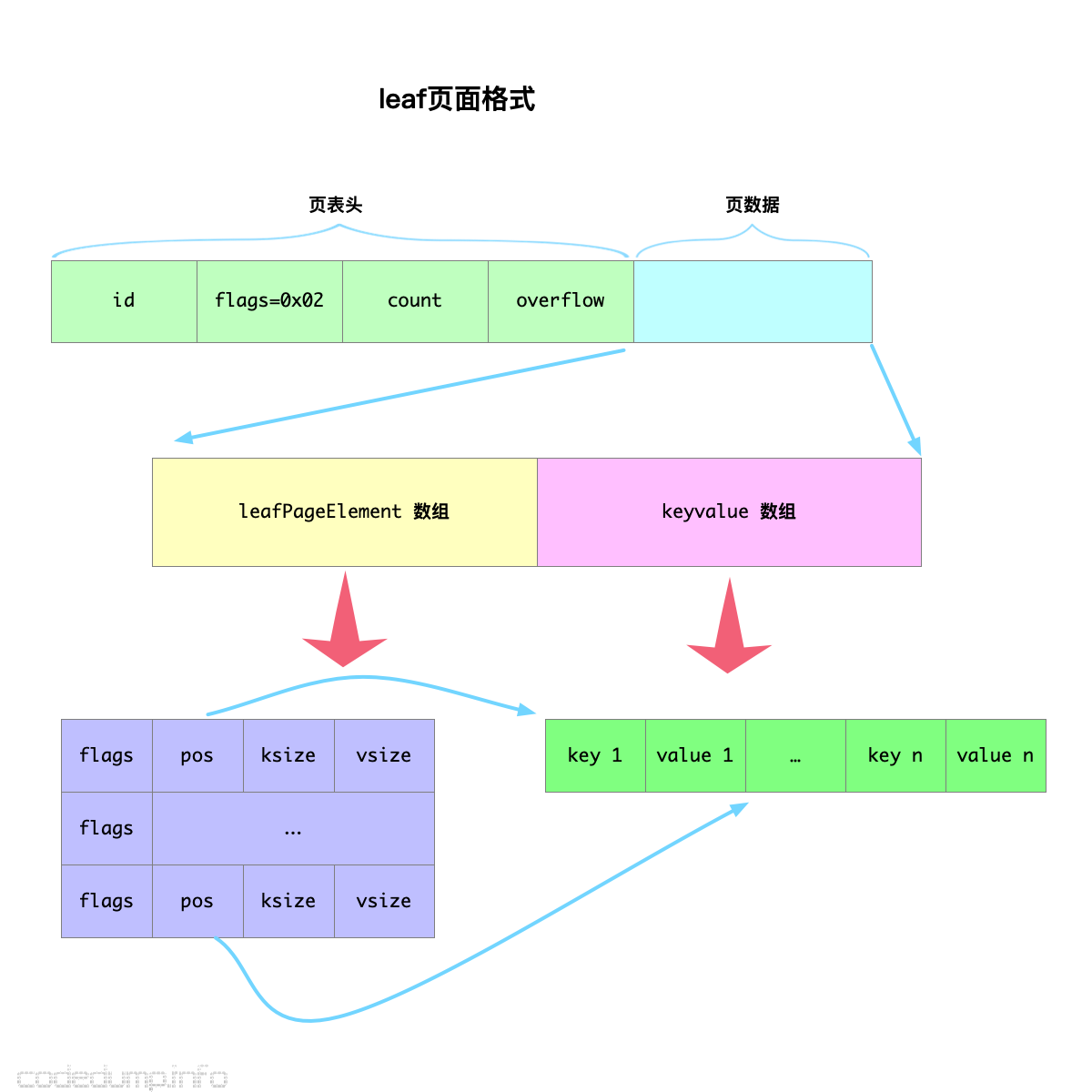

可以看到,leaf节点元素与branch节点元素类似,在这里就不再加以说明,仅把格式示意图列在下面,读者可以自己参考代码阅读:

leaf-page-layout
