sqlite3.36版本 btree实现(四)- WAL的实现

2022-01-06
33分钟阅读时长

《sqlite3.36版本 btree实现》系列文章:

概述

前面两节,分别讲解了sqlite中写入事务时的并发控制框架,以及journal备份文件的实现机制。

回忆一下journal备份文件的实现:

  • 每次一个新的写事务开始之前,要首先写journal文件的文件头。
  • 写事务过程中,如果修改了哪个页面,在修改之前需要首先将这个页面的内容写入到journal文件中。
  • 写事务完成后,在同步所有缓存中被修改的页面到数据库文件之前,要首先将journal文件中的所有修改同步到磁盘,然后再修改数据库文件。

可以看到,journal备份的整个流程都较为原始,性能不高,所以在sqlite 3.7.0版本(SQLite Release 3.7.0 On 2010-07-21,2010-07-21)中,引入了另一种备份机制:WAL(Write Ahead Log)。

本节首先介绍WAL的实现原理,然后再展开其具体的实现。

WAL工作原理

从前面journal的实现中可以看到,写入journal文件中的内容,是待修改页面修改之前的内容,而WAL则相反:被修改的页面内容首先写入到WAL中。

用sqlite官网的文字来说,WAL文件的定义是这样的:

The write-ahead log or “wal” file is a roll-forward journal that records transactions that have been committed but not yet applied to the main database.

即WAL文件中存储的是被修改但是还没有写入数据库文件的页面内容。

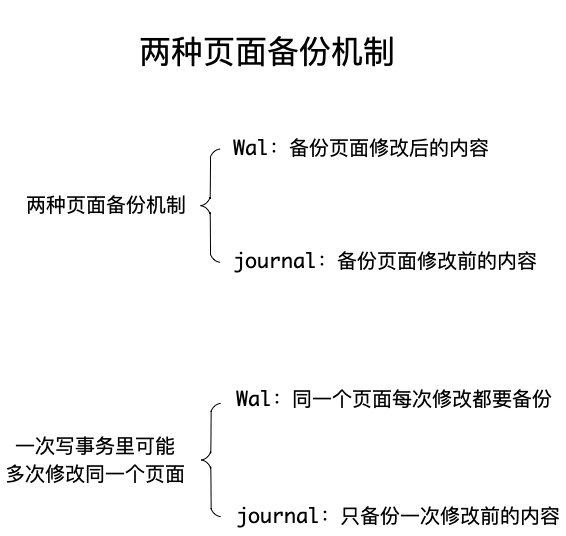

两种页面备份机制

WAL整体的实现机制,分为以下几个流程:

  • 对页面的修改,可以只写入到WAL文件中就认为完成,不必一定要落盘到数据库文件才能算完成,这个设定保证了WAL的修改操作比journal性能有很大的提升。
  • 由于上面的这一点保证,同一时间的并发读操作,能继续读数据库中未修改的内容,极大提升了读并发的性能。
  • 当然WAL也不能无限制的一直写下去,必须有一个机制,触发将保存在WAL中的页面内容写入回到数据库文件中,这个流程被称为checkpoint

WAL相关文件结构

在工作原理部分,只会简单讲解WAL相关文件结构,具体的格式等细节留待下面的实现部分详细讲解。

WAL文件本身的格式很简单,有如下两部分组成:

  • WAL文件头。
  • 紧跟着文件头之后的,就是由修改之后的页面内容组成的页面内容数组。
  • 最后,当事务被提交时,还会有一个特殊的WAL日志,标记这个事务提交了。

换言之,一个WAL中,可能先后存储了多个事务的写入。

由于WAL文件保存的修改页面的内容,同一个页面,可能在一次事务中被多次修改,如下所示:

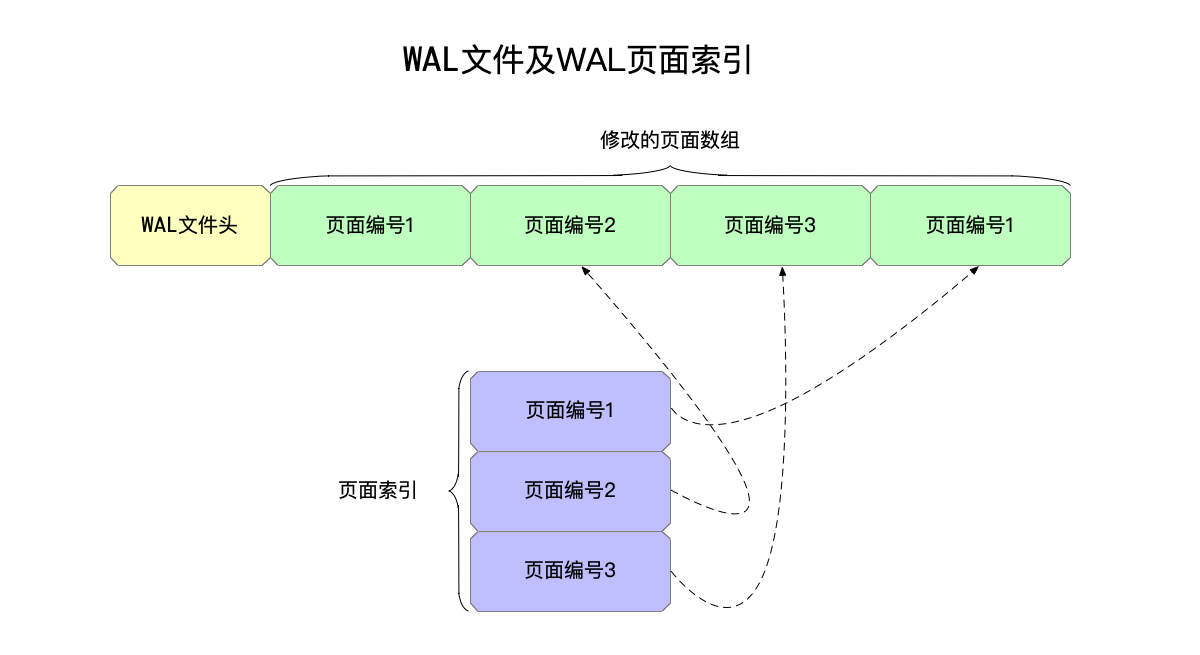

WAL及WAL页面索引数据

WAL存储了四个页面数据,其中页面编号1被修改了两次。

如果在这个写操作完成之后,需要读这些页面的内容,都需要读到最新的内容。所以,WAL还有一个对应的WAL页面索引数据,这部分索引数据存储在内存中,作用是根据页面编号,知道该页面编号对应的最新内容,存储在WAL文件中的具体位置,以取得某个页面的最新页面内容;如果在这个内存索引中查不到的数据,都需要到数据库文件中读取。

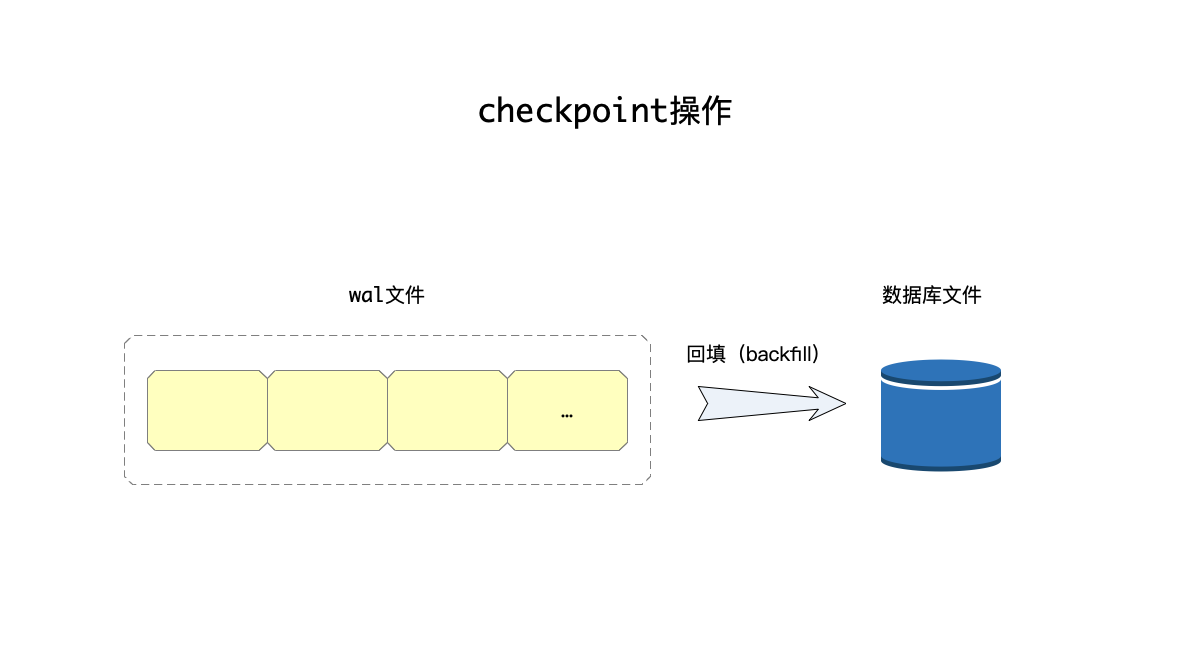

checkpoint

随着WAL文件的增长,终究要将里面修改的内容同步到数据库文件中,这个流程被称为“checkpoint”。只要WAL文件被“checkpoint”,就可以从头开始写这个文件,避免文件的无限增大。

对于journal备份机制而言,只有两种操作:读和写;而对于WAL机制而言,实际有三种操作:读、写、checkpoint。这也是两种机制的主要区别之一。

并发的实现

前面提到了,WAL机制的一个优势在于:在写未完成之前,可以允许同时并发多个读操作,来看看这一点是如何做到的。

在每次读操作开始之前,都会记录下来当前最后提交事务的提交记录,这条记录被称为“end mark”。因为WAL会随着写操作的进行不断增加,通过读操作的“end mark”,就能知道对于这个读操作而言,页面内容应该以当前WAL内容为准,还是以数据库文件为准。

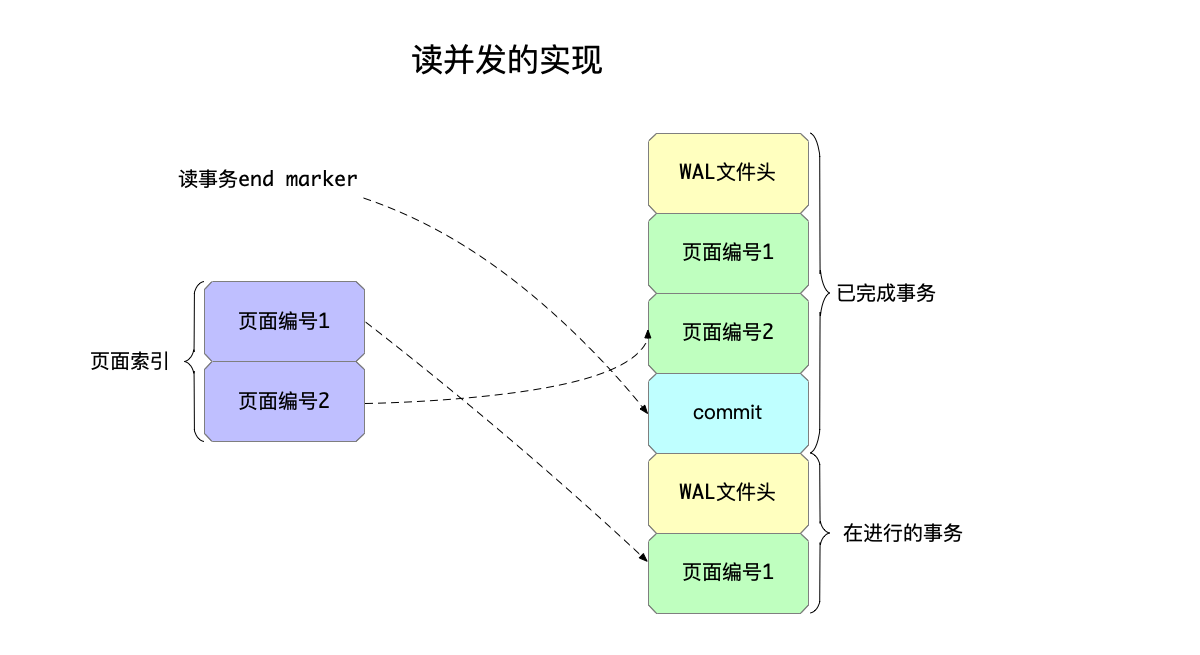

以下图为例来做个说明:

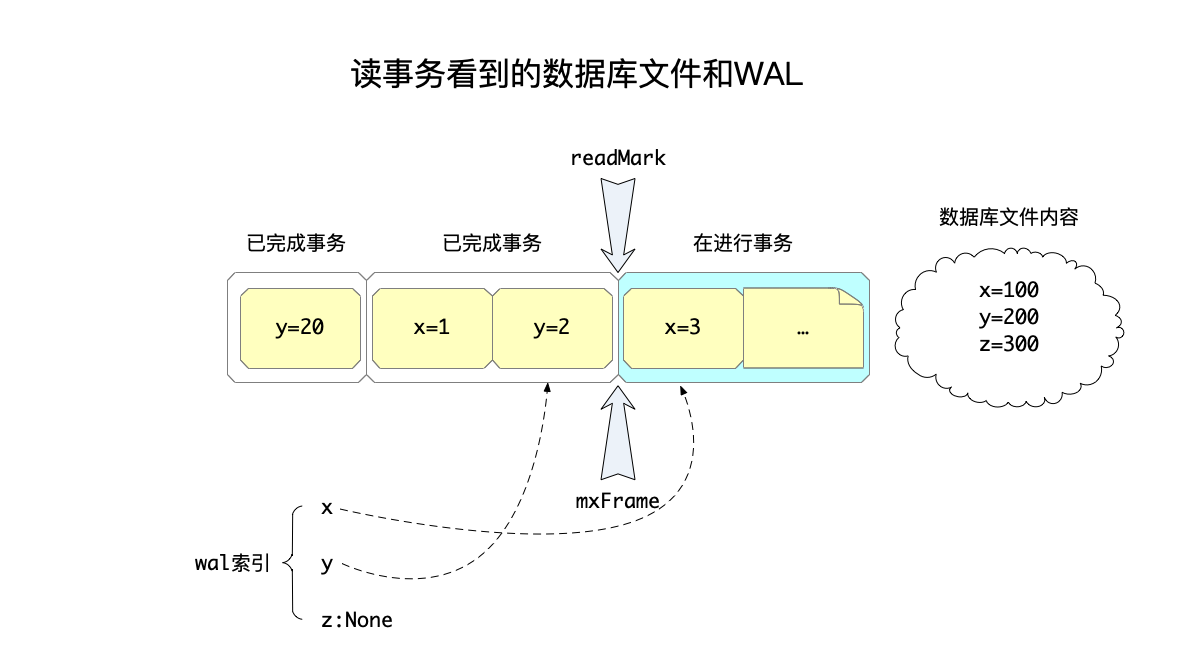

读并发的实现

在上图中:

  • WAL文件中先后记录了两个写事务,其中第一个写事务修改了页面编号1、2,已经提交完成;还有一个在进行还未完成的写事务,修改了页面编号1。
  • 这时候,如果来了一个读事务,那么将记录下来最后一个完成事务的提交记录做为自己的“end mark”,即图中的浅蓝色的那个提交记录。
  • 假设现在这个读事务,依次要读取页面编号1和2的页面,那么:
    • 到页面索引中查询页面1的位置,发现位置比自己的“end marker”更大,也就是说这个页面在上一次完成写事务之后,被当前还未完成的写事务修改了,于是并不能读WAL的内容,因为这部分内容对这个读操作来说还是未提交的,所以页面1需要到数据库文件中读取。
    • 到页面索引中查询页面2的位置,发现位置比自己的“end marker”更小,也就是在自己标记的写事务完成之后并未被修改过,于是可以读WAL中这个页面的内容。

可见,有了“end mark”这一标记位置之后,加上页面索引,任意数量的读操作都能快速判断自己应该读WAL文件还是数据库文件,写操作可以继续写,读和写之间并不会冲突,极大提升了读并发的性能。

同样要看到的是,由于只有一个WAL文件,同一时间之内,只能有一个写操作。即:sqlite的WAL模式,只能支持单写多读的模式。

读操作和checkpoint的联系

前面讲到了checkpoint以及读并发的实现,两者可以并发一起执行,但是某些时刻会有一些关联,影响系统的性能。

因为超过读操作“end mark”的页面,读操作需要到数据库文件中读取该页面内容,那么反过来,当checkpoint操作要将一个超过当前并发的任意读操作“end mark”的页面落到数据库文件中时,就必须等待这个读操作完成才能进行。

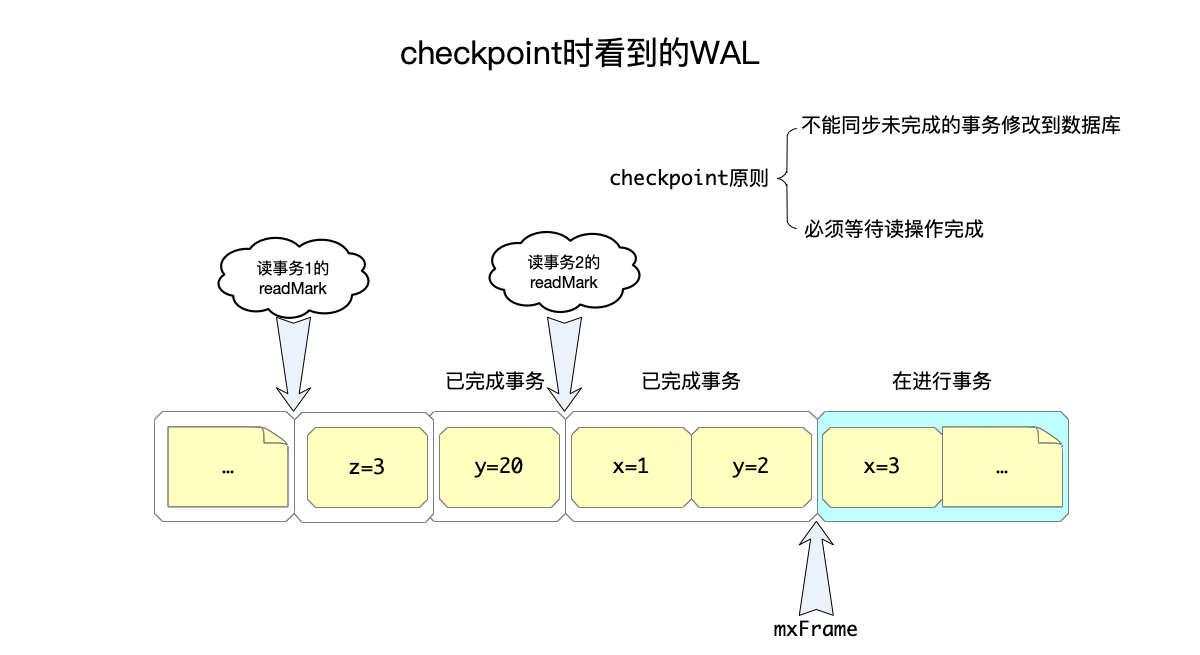

仍然以前面读并发的示意图来解释这个过程:

  • checkpoint 页面编号2的内容到数据库文件时,该页面最后在WAL文件中的位置,并不比当前的任意读操作的“end mark“更大,所以checkpoint这个页面的内容到数据库文件时无需等待即可完成。
  • 反过来,checkpoint 页面编号1的内容到数据库文件时,该页面最后在WAL文件中的位置,大于当前读操作的”end mark“,所以这个页面的内容就需要等待读操作完成才能进行下去。

换言之:一个执行很久的读操作,可能会影响同时在进行的checkpoint操作的执行。

被阻塞的checkpoint必须等待读操作完成才能继续执行,因此需要一些额外的信息来维护当前checkpoint执行的状态,这些具体的实现细节都会在下面实现环节的分析中涉及。

现在已经大体清楚WAL的原理了,下面来看具体的实现。

WAL的实现

sqlite中,可以使用PRAGMA journal_mode=wal设置页面备份机制为wal,这时候就会有三个与数据库相关的文件在同一个目录:

  • 数据库文件,假设名字为X。
  • WAL文件,名字为“X-wal”。
  • wal索引文件,名字为“X-shm”。

WAL的文件格式

首先来看WAL文件的格式,分为两个部分:

  • WAL文件头:一次写事务,对应一个WAL文件头。
  • 除去文件头,每一页数据都是存储在“帧(frame)”里,每一帧又包括两部分数据:
    • 帧头部:描述存储的这一页数据的信息。
    • 页面数据:存储页面数据。

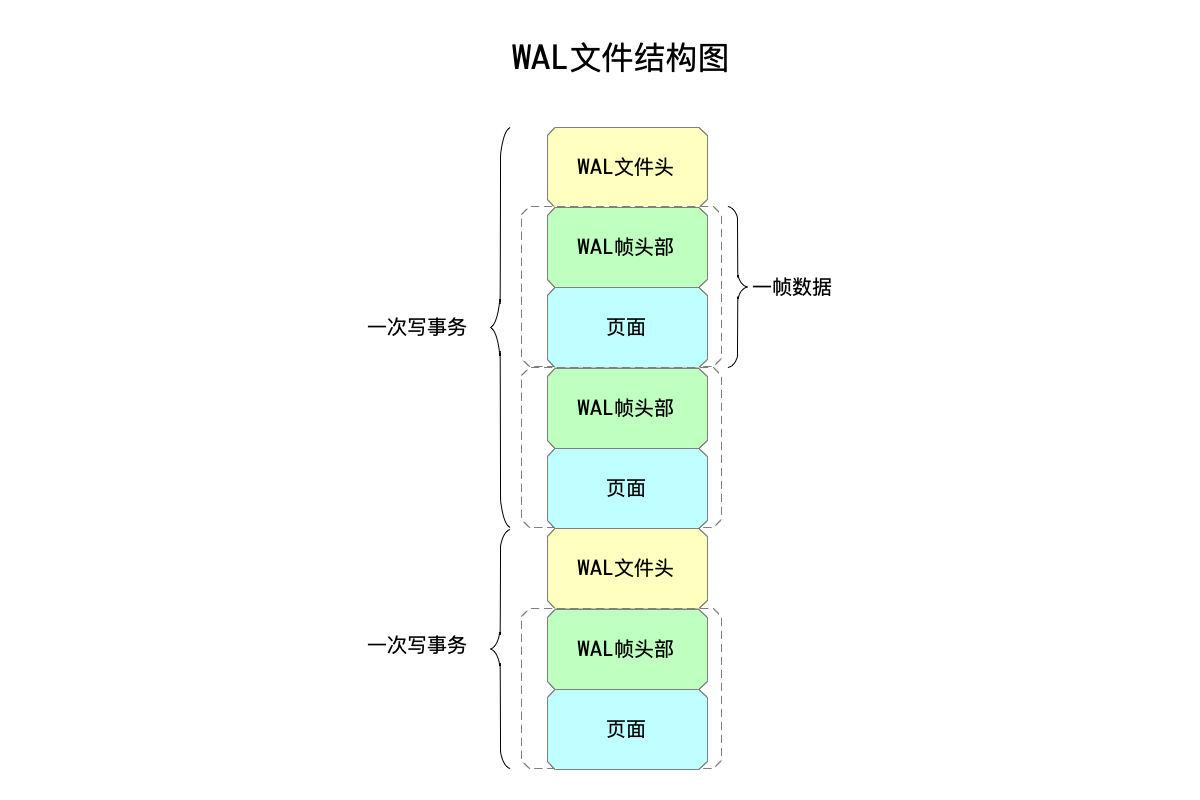

WAL文件头,只会在每次写事务中写入一次,而帧可能在一次写事务中多多个,取决于这一次写事务修改了多少页面。如下图:

WAL文件结构

上图中,依次存储了两次写事务的数据,其中第一次写了两帧数据,第二次写了一帧数据。

有了以上的概念,下面详细看WAL文件的结构。

WAL文件头格式

(引用自 Database File Format section 4.1)

Offset Size Description
0 4 Magic number. 0x377f0682 or 0x377f0683
4 4 File format version. Currently 3007000.
8 4 Database page size. Example: 1024
12 4 Checkpoint sequence number
16 4 Salt-1: random integer incremented with each checkpoint
20 4 Salt-2: a different random number for each checkpoint
24 4 Checksum-1: First part of a checksum on the first 24 bytes of header
28 4 Checksum-2: Second part of the checksum on the first 24 bytes of header

其中的很多字段自有解释,其中多数涉及到页面内容的校验,后面再展开说。

WAL帧头部格式

(引用自 Database File Format section 4.1)

Offset Size Description
0 4 Page number
4 4 For commit records, the size of the database file in pages after the commit. For all other records, zero.
8 4 Salt-1 copied from the WAL header
12 4 Salt-2 copied from the WAL header
16 4 Checksum-1: Cumulative checksum up through and including this page
20 4 Checksum-2: Second half of the cumulative checksum.

帧头部需要存储如下的信息:

  • 0-4字节:页面编号。
  • 4-8字节:对于提交记录而言,这4字节存储的是该事务提交之后,数据库文件的最大页面编号;其它的时候,这4字节为0。也就是说,这4字节大于0的时候,表示是一次事务的最后一次页面修改。

其它的字段,都跟页面的校验有关,接下来就看看这部分的实现。

页面内容校验算法

前面的格式中,无论是WAL文件头,还是WAL帧头部,都有以下的字段:

  • 8字节的salt数据。
  • 两组4字节的checksum数据。

校验时,只有满足以下条件的情况下才认为是正确的帧数据:

  • 帧头部中的8字节的salt数据,和WAL头部的salt数据相同。
  • 根据校验算法遍历页面数据计算出来的checksum,和帧头部的checksum数据相同。

第一部分salt数据,每次写事务生成一次,所以校验这个值可以认为校验这一帧数据是否和这次事务匹配;而第二部分的checksum数据,则会用来依次串起一次写事务的所有页面修改。

比如下面这个写事务流程:

  • 第一次写页面,由于之前这个写事务没有写过页面,所以初始的checksum为0,以这个初始的checksum来计算这第一个页面的checksum,计算之后的值记录到这个页面的checksum,记为checksum_1
  • 第二次写页面,取上一次计算的checksum即checksum_1,来计算这第二个页面的checksum,记为checksum_2
  • 类似的,第N次写页面时,以上一次计算的checksum即checksum_n-1来做为计算的初始值计算。

这样,相邻页面之间的校验值就有了关联。

总结起来:

  • salt:每次事务算一次随机值。
  • checksum:满足以下以下条件:
    • checksum_0 = 0
    • checksum_n = F(checksum_n-1, 页面数据) ,其中函数F是根据初始校验值和页面数据计算出新校验值的函数。

校验页面的函数实现在walDecodeFrame中,而计算页面校验值的函数实现在walChecksumBytes中。

WAL页面索引

结构

前面分析WAL文件结构的时候,提到保存一页数据的内容被称为“帧(frame)”,帧的编号从1开始顺序递增,每一帧内容存储的页面内容可能会发生变化,如下图所示:

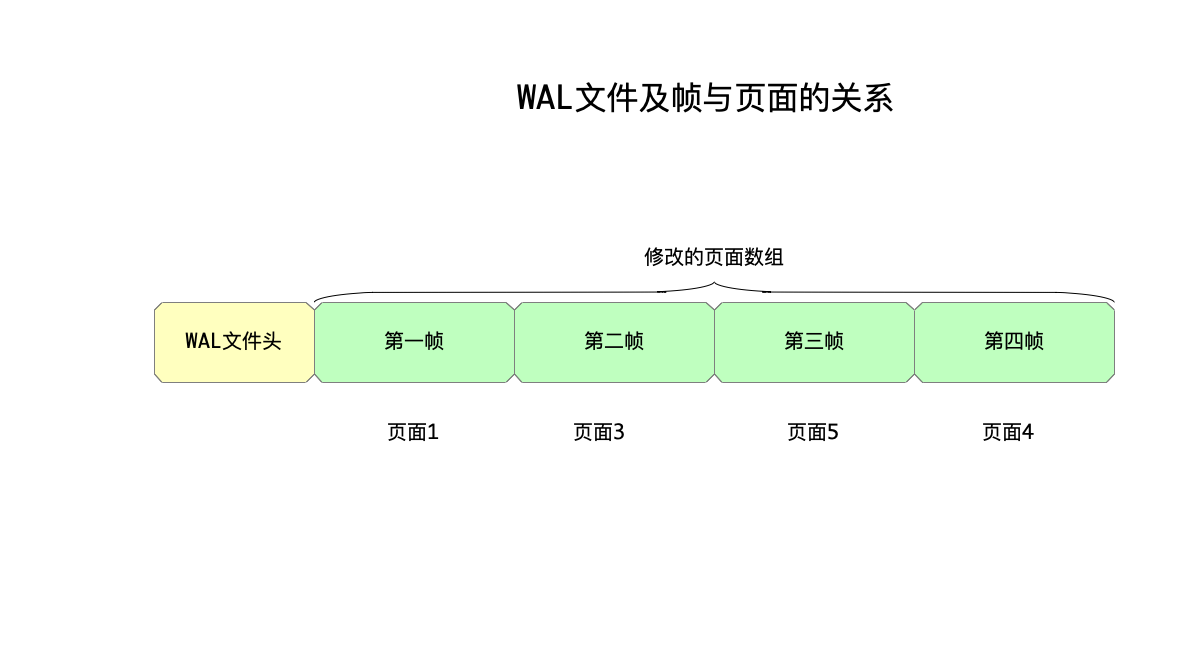

帧与页面的对应关系

图中,依次有四帧页面数据,帧数与页面的对应关系依次是:(1,1),(2,3),(3,5),(4,4)。假设随着运行,第一帧对应的页面1被写入了数据库,那么第一帧的空间就会被复用来存储别的页面的内容。

所以,WAL页面索引中,需要存储帧数与页面编号之间的对应关系,这样就能:

  • 访问一帧的内容时,知道保存的是哪个页面的内容;
  • 根据页面编号,能查到这个页面的最新数据保存在哪一帧中。

根据需要的这两份数据,定义了用于保存wal索引的数据结构:

struct WalHashLoc {
  volatile ht_slot *aHash;  /* Start of the wal-index hash table */
  volatile u32 *aPgno;      /* aPgno[1] is the page of first frame indexed */
  u32 iZero;                /* One less than the frame number of first indexed*/
};

其中:

  • aHash:保存了根据页面编号查找iFrame帧数的hash数组数据。
  • aPgno:保存了根据帧数查找页面编号的数据。
  • iZero:保存了当前索引页面第一帧的帧数。

这么看来有一些抽象,我们以下图来做解释wal-index文件的结构:

WAL-Index索引文件结构图

如上图所示,其中:

  • wal索引文件一页大小为32KB,需要注意的是:不要把wal索引文件的一页与数据库文件的一页搞混,两者并不一定相同,但是都为2的次方,数据库文件的一页可以编译期修改,但是wal索引文件的一页大小写死为32KB。
  • 第一页相对有些特殊,因为最开始的136字节是wal索引文件头,所以相对的,剩下用来存储索引数据的空间就会变少一些。索引文件头的内容,留待后面再详细解释。
  • 每一页存储的数据中,aPgno大小为4096(第一页只有4062,因为有头部用到的空间),aHash的大小为8192。

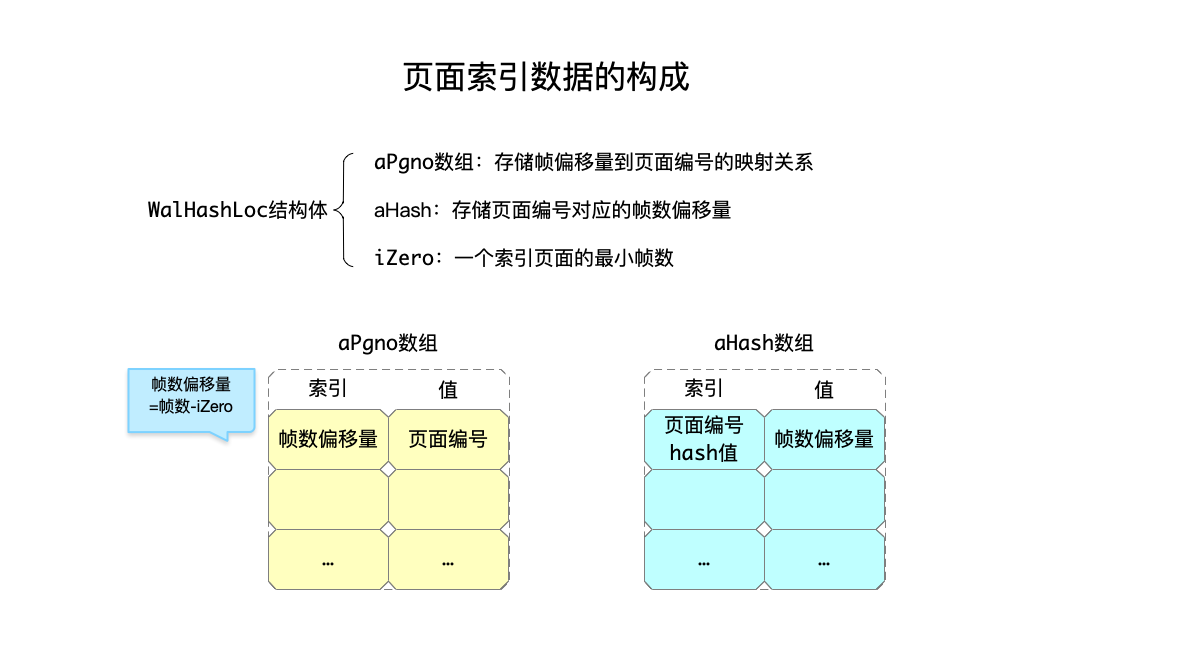

页面索引数据的构成

这几个常量,由下面这几个宏来定义:

// 每一页aPgno数组大小
#define HASHTABLE_NPAGE      4096                 /* Must be power of 2 */
// 查询时hash取模时的质数
#define HASHTABLE_HASH_1     383                  /* Should be prime */
// 每一页hash slot数组大小
#define HASHTABLE_NSLOT      (HASHTABLE_NPAGE*2)  /* Must be a power of 2 */

// 页面1实际能容纳的aPgno大小:HASHTABLE_NPAGE减去WALINDEX_HDR_SIZE使用的大小
#define HASHTABLE_NPAGE_ONE  (HASHTABLE_NPAGE - (WALINDEX_HDR_SIZE/sizeof(u32)))

// 一个wal索引页面的大小,为4096*4+8192*2 = 32KB
#define WALINDEX_PGSZ   (                                         \
    sizeof(ht_slot)*HASHTABLE_NSLOT + HASHTABLE_NPAGE*sizeof(u32) \
)

索引文件头结构

来看看索引文件头的结构,其整体大小为136字节,划分为三部分:

(引用自WAL-mode File Format section 2.1)

Bytes Description
0..47 First copy of the WAL Index Information
48..95 Second copy of the WAL Index Information
96..135 Checkpoint Information and Locks

这总共136字节的数据,一共分为三个部分:

  • 0-47字节:WAL索引头部,由结构体WalIndexHdr来描述。
  • 48-95字节:还是一个由结构体WalIndexHdr描述的WAL索引头部。
  • 96-136字节:由结构体WalCkptInfo描述的WAL checkpoint信息。

下面的表格,详细展示了这136字节中都有哪些字段。

(引用自WAL-mode File Format section 2.1)

Bytes Name Meaning
0..3 iVersion The WAL-index format version number. Always 3007000.
4..7 Unused padding space. Must be zero.
8..11 iChange Unsigned integer counter, incremented with each transaction
12 isInit The “isInit” flag. 1 when the shm file has been initialized.
13 bigEndCksum True if the WAL file uses big-ending checksums. 0 if the WAL uses little-endian checksums.
14..15 szPage The database page size in bytes, or 1 if the page size is 65536.
16..19 mxFrame Number of valid and committed frames in the WAL file.
20..23 nPage Size of the database file in pages.
24..31 aFrameCksum Checksum of the last frame in the WAL file.
32..39 aSalt The two salt value copied from the WAL file header. These values are in the byte-order of the WAL file, which might be different from the native byte-order of the machine.
40..47 aCksum A checksum over bytes 0 through 39 of this header.
48..95 A copy of bytes 0 through 47 of this header.
96..99 nBackfill Number of WAL frames that have already been backfilled into the database by prior checkpoints
100..119 read-mark[0..4] Five “read marks”. Each read mark is a 32-bit unsigned integer (4 bytes).
120..127 Unused space set aside for 8 file locks.
128..132 nBackfillAttempted Number of WAL frames that have attempted to be backfilled but which might not have been backfilled successfully.
132..136 Unused space reserved for further expansion.

下面就这里的一些重点字段做一下介绍。

为什么需要两个相同大小的WAL索引头部?

注意到0-47和48-95这两部分48字节的数据,都是同样类型的数据,都由WalIndexHdr结构体来描述。

这样设计的目的,是为了读写的时候数据校验。假设头48字节为h1,后48字节为h2。那么读操作的时候是先读h1再读h2,而写操作的时候则相反,先写h2再写h1。这样,如果在读操作的时候,读到这两部分内容并不一样,说明当前有写操作在进行。

读头部的实现见函数walIndexTryHdr

static SQLITE_NO_TSAN int walIndexTryHdr(Wal *pWal, int *pChanged)
{
  u32 aCksum[2];              /* Checksum on the header content */
  WalIndexHdr h1, h2;         /* Two copies of the header content */
  WalIndexHdr volatile *aHdr; /* Header in shared memory */

  aHdr = walIndexHdr(pWal);
  memcpy(&h1, (void *)&aHdr[0], sizeof(h1)); /* Possible TSAN false-positive */
  walShmBarrier(pWal);
  memcpy(&h2, (void *)&aHdr[1], sizeof(h2));

  // 对比两个header,不相同就返回
  if (memcmp(&h1, &h2, sizeof(h1)) != 0)
  {
    return 1; /* Dirty read */
  }
  if (h1.isInit == 0)
  {
    return 1; /* Malformed header - probably all zeros */
  }
  // 对比校验值
  walChecksumBytes(1, (u8 *)&h1, sizeof(h1) - sizeof(h1.aCksum), 0, aCksum);
  if (aCksum[0] != h1.aCksum[0] || aCksum[1] != h1.aCksum[1])
  {
    return 1; /* Checksum does not match */
  }

  // 到了这里,就是判断是否发生过改变了
  if (memcmp(&pWal->hdr, &h1, sizeof(WalIndexHdr)))
  {
    *pChanged = 1;
    memcpy(&pWal->hdr, &h1, sizeof(WalIndexHdr));
    pWal->szPage = (pWal->hdr.szPage & 0xfe00) + ((pWal->hdr.szPage & 0x0001) << 16);
    testcase(pWal->szPage <= 32768);
    testcase(pWal->szPage >= 65536);
  }

  /* The header was successfully read. Return zero. */
  return 0;
}
mxFrame和nBackfill

mxFrame记录着当前WAL文件的最大帧数,而nBackfill记录着当前checkpoint操作进行到第几帧,即在nBackfill之前的帧数都已经被写入数据库文件了。

显然这两个值有如下关系:nBackfill<=mxFrame

  • nBackfill<mxFramecheckpoint过程还未结束。
  • nBackfill==mxFramecheckpoint过程已经结束,这时候:
    • WAL文件中的所有页面已经被回填(backfill)到数据库文件中了;
    • 所有读页面的操作,都不再需要访问WAL文件,而是直接访问数据库文件;
    • 下一次再有写操作,可以从WAL的头部开始写。

实现

有了前面的准备,我们来看看这两种对应关系的查找是怎么做的。

索引页面的存储

前面分析到,一个wal索引页面的大小为32KB,这些数据是存储在Wal结构体中的:

struct Wal {
	// ...
	int nWiData;               /* Size of array apWiData */
	volatile u32 **apWiData;   /* Pointer to wal-index content in memory */
	// ...
}

其中:

  • apWiData:存储页面指针的数组。
  • nWiData:页面指针数组的大小。

根据帧数查询页面编号

首先来看根据帧数查询这一帧存储的是哪个页面的数据,即根据帧数查询页面编号的实现。

由于wal文件中,到了一定大小之后,就会执行“checkpoint”操作,所以帧数一定是有限的。即帧数满足以下的条件:

  • 从0开始递增。
  • 不会无限增大。

所以在aPgno中,就直接使用帧数来做为这个数组的索引。总结下来,添加一个帧数和页面之间对应关系的大体的步骤如下(函数walIndexAppend):

  • 首先根据帧数,知道在第几个索引页面中,也就是apWiData数组的第几个元素,这样就拿到这一帧对应在哪个32KB的数据。(函数walHashGet,另外函数walFramePage是根据帧数得到apWiData数组索引)。
rc = walHashGet(pWal, walFramePage(iFrame), &sLoc);
  • 帧数减去这一页的iZero知道是这一页中的aPgno数组的索引:

    idx = iFrame - sLoc.iZero;

  • 在hash数组中找到空位置存储页面编号:

    /* Write the aPgno[] array entry and the hash-table slot. */
    nCollide = idx;
    for(iKey=walHash(iPage); sLoc.aHash[iKey]; iKey=walNextHash(iKey)){
      if( (nCollide--)==0 ) return SQLITE_CORRUPT_BKPT;
    }
  • 将两者的对应关系存储下来,即:向aPgno中存入页面编号,向aHash中存储帧数:

        sLoc.aPgno[idx] = iPage;
        AtomicStore(&sLoc.aHash[iKey], (ht_slot)idx);


下图展示了这个过程的大体示意:

添加帧数与页面编号对应关系的流程

举个例子来说明上面的流程,假设要存储的对应关系是帧数5000存储的是页面编号5:

  • 根据帧数5000,算出这一帧的索引数据应该存储在第二个索引页面中,由此拿到这个页面的WalHashLoc指针。

  • 再根据5000,减去这个页面的帧数起始位置4063,得到帧数偏移量为927,即这个帧在这个WalHashLoc->aPgno数组的位置是927,即idx=927

  • 再到WalHashLoc->aHash中,找到一个空的位置,这个空位置假设是iKey=101

  • 到了这里,位置都找到了,更新数据:

sLoc.aPgno[927] = 5;
AtomicStore(&sLoc.aHash[101], (ht_slot)927);

可以看到:

  • 通过帧数找到aPgno是一个两次索引的过程:第一次根据帧数找到32KB页面,第二次再根据帧数找到在这一页中的帧数偏移量。
  • 最后修改aHash是一次原子操作,因为其它地方可能同时在查询。

根据页面编号查询所在帧

前面分析了如何存储帧数到页面编号的对应关系,可以看到这一次更新是把两个对应关系一起更新的。也可以看到,根据帧数查找的流程实际还是相对简单的,就是两次索引:一次找到页面,再一次就是页面内的查找,原因在于:帧数是有限的。

但是页面就不是这样了,因为这里要存储的页面编号是数据库文件中的页面编号,并不知道当前数据库到底变到多大了,这样就不能按照前面的方式来两次索引。

我们来看看如何根据页面编号,知道这一页面是存储在哪一帧里的,即wal文件的帧数,这个过程在函数sqlite3WalFindFrame中。

  • 拿到该读操作当前最大和最小帧数,根据这两个帧数得到对应的索引32KB页面。
  • 从后往前遍历这些页面,每个页面中到WalHashLoc->aHash中,根据页面编号的hash值来查找。
  • 这个流程一直到找到页面,或者全部遍历完毕为止。

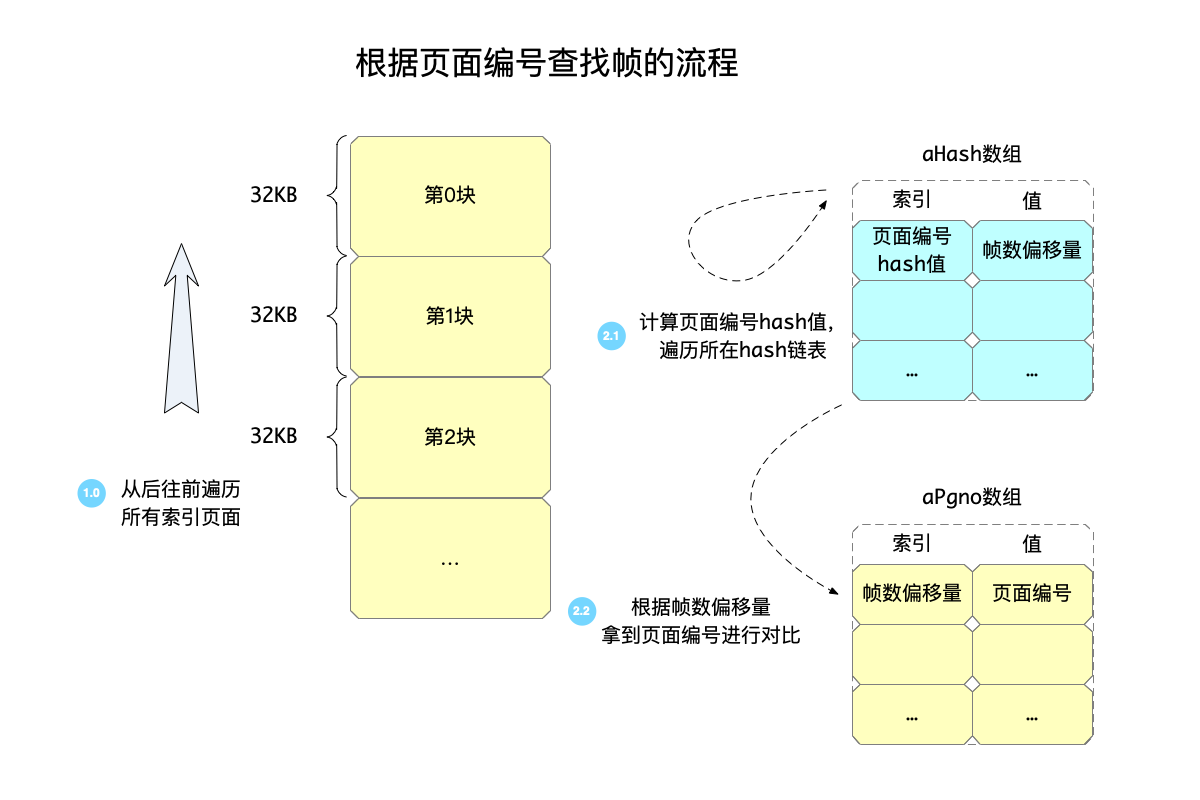

根据页面编号查找帧的流程

从这个流程可以看到:查找页面对应帧数的流程,最坏的情况下可能遍历了所有索引页面,虽然其中的查找过程会根据页面编号的hash值来查找。于是一个重要的结论就出来了:WAL的实现,其中有一个缺点是,当WAL文件很大时,对应的索引页面也会很大,在索引中查找页面编号的流程就会变久。

锁的实现

数据结构

wal模式提供了以下4种锁,这4种锁从wal索引文件头部120字节处开始,每种锁占一个字节:

  • WAL_WRITE_LOCK:写锁,写操作之前必须拿到写锁。
  • WAL_CKPT_LOCK:checkpoint锁,在做checkpoint之前需要拿到这个锁。
  • WAL_RECOVER_LOCK:恢复锁,在进行恢复操作之前要拿到这个锁。
  • WAL_READ_LOCK:读锁,一共有五个读锁,但是作用不尽相同。

这四种锁,其中有五个读锁,一共加起来就是8个锁,定义如下:

// wal索引文件中锁的数量
#define SQLITE_SHM_NLOCK        8

// 写锁在所有锁中的偏移量
#define WAL_WRITE_LOCK 0
// 除了写锁以外的其他所有锁
#define WAL_ALL_BUT_WRITE 1
// checkpoint锁在所有锁中的偏移量
#define WAL_CKPT_LOCK 1
// 恢复锁在所有锁中的偏移量
#define WAL_RECOVER_LOCK 2
// 输入读锁索引,返回对应读锁在所有锁中的偏移量,因为读锁从3开始,所以+3
#define WAL_READ_LOCK(I) (3 + (I))
// 读索引的数量 = 所有锁数量 - 读锁起始位置3
#define WAL_NREADER (SQLITE_SHM_NLOCK - 3)

问题来了,为什么是索引文件头部120字节处开始的呢?从上面对wal索引文件的格式分析可知:索引文件开始是两个WalIndexHdr + 一个WalCkptInfo,而WalCkptInfo结构体定义如下:

struct WalCkptInfo
{
  u32 nBackfill;              /* Number of WAL frames backfilled into DB */
  u32 aReadMark[WAL_NREADER]; /* Reader marks */
  u8 aLock[SQLITE_SHM_NLOCK]; /* Reserved space for locks */
  u32 nBackfillAttempted;     /* WAL frames perhaps written, or maybe not */
  u32 notUsed0;               /* Available for future enhancements */
};

其中的aLock字段就是存储上面的这些锁的数组,把前面这些数据的大小加起来,一直到这个字段就正好是120,有宏定义为证:

/* A block of WALINDEX_LOCK_RESERVED bytes beginning at
** WALINDEX_LOCK_OFFSET is reserved for locks. Since some systems
** only support mandatory file-locks, we do not read or write data
** from the region of the file on which locks are applied.
*/
#define WALINDEX_LOCK_OFFSET (sizeof(WalIndexHdr) * 2 + offsetof(WalCkptInfo, aLock))

(引用自WAL-mode File Format

Name Offset
xShmLock File
WAL_WRITE_LOCK 0 120
WAL_CKPT_LOCK 1 121
WAL_RECOVER_LOCK 2 122
WAL_READ_LOCK(0) 3 123
WAL_READ_LOCK(1) 4 124
WAL_READ_LOCK(2) 5 125
WAL_READ_LOCK(3) 6 126
WAL_READ_LOCK(4) 7 127

加解锁操作

wal与前面的journal相比,少了很多其他类型的锁,wal只有两种类型的锁:shared共享锁,以及exclusive排它锁。对应的API有下面四个:

static int walLockShared(Wal *pWal, int lockIdx);
static void walUnlockShared(Wal *pWal, int lockIdx);
static int walLockExclusive(Wal *pWal, int lockIdx, int n);
static void walUnlockExclusive(Wal *pWal, int lockIdx, int n);

这里有几个细节,需要交待一下。

首先,其中传入的参数lockIdx,就是上面提到的几种锁的类型索引。

其次,代码中有walLockShared(pWal, WAL_WRITE_LOCK)这样的操作。对一个写锁加共享锁应该怎么理解?需要纠正的是,类似WAL_WRITE_LOCK这样的宏,只是表示这一字节用于什么操作,比如WAL_WRITE_LOCK用于写操作,即:

  • 要拒绝其他写请求的情况下读数据时,就应该对WAL_WRITE_LOCK类型的锁加共享锁。
  • 要开始写操作时,就应该对WAL_WRITE_LOCK类型的锁加排它锁。

其他类型的锁依次类推,即WAL_*_LOCK这类宏只是表示这一个字节的用途。

最后一个细节是,加共享锁时只能传入锁类型索引,而加排它锁的时候还能传入一个参数n,这是什么意思?

因为这些不同类型的锁,本质上就是wal索引共享文件上连续的字节,所以区别在于,共享锁一次只能对一个锁进行操作;而排它锁则可以一次多对多个锁进行操作。

比如

walLockExclusive(pWal, WAL_READ_LOCK(1), WAL_NREADER - 1);

这样就能把从1号读锁开始的所有读锁都加上排它锁。

再比如:

  iLock = WAL_ALL_BUT_WRITE + pWal->ckptLock;
  rc = walLockExclusive(pWal, iLock, WAL_READ_LOCK(0) - iLock);

这里的几个常量取值如下:

  • ckptLock取值为0或者1。
  • WAL_ALL_BUT_WRITE为1。
  • #define WAL_READ_LOCK(I) (3 + (I)),所以WAL_READ_LOCK(0)为3。

于是:

  • 如果ckptLock取值为0,表示这时候还没有加上了checkpoint的排它锁:
    • iLock为1,1为WAL_CKPT_LOCK这个类型的锁。
    • WAL_READ_LOCK(0) - iLock为2。
    • 这样,walLockExclusive(pWal, iLock, WAL_READ_LOCK(0) - iLock);就能把checkpoint和0号读锁都加上排它锁,这样就不会其他checkpoint操作。
  • 如果ckptLock取值为1,表示这时候已经加上了checkpoint的排它锁:
    • iLock为2,2为WAL_RECOVER_LOCK这个类型的锁。
    • WAL_READ_LOCK(0) - iLock为1。
    • 这样,walLockExclusive(pWal, iLock, WAL_READ_LOCK(0) - iLock);就能把恢复加上排它锁,这样能进行恢复操作。

特殊的0号读锁

除此以外,还需要注意0号读锁很特殊,它表示读事务申请的共享锁,和WAL_WRITE_LOCK不冲突,读写可以完全并发进行,互不影响,但是不能和数据库同步操作和WAL-index文件恢复并发进行。0号读锁表示只从数据库读取页。

有了对锁的了解,可以接下来看各种操作的具体实现了。

读操作

进行读操作时,大体需要以下两个操作:

  • 保存当前的aReadMark,因为这涉及到读页面的时候数据从哪里来的问题。
  • 拿到对应的读锁。

下面分别讨论这两方面的内容。

readMark

首先来了解一下什么叫readMark,以及有什么作用。

回顾之前谈到wal文件以及wal索引文件的格式,有这么几个要点:

  • 对于同一个页面编号的页面,可能会在wal文件存在不同时间的多次写入结果。这些多次写入结果里,如果所在的事务还未提交,那么这个修改应该对读操作还处于不可见的状态。wal文件头中使用mxFrame这个字段来存储当前最后完成的写事务的帧数,超过这个帧数的修改都认为还没有完成。
  • wal索引保存着页面的最新修改的位置信息,这“最新修改”指的是已经提交的事务,并不包括还未提交的事务的修改。
  • 读操作时,以页面编号先从wal索引中尝试读这个页面在wal中的位置信息:
    • 如果读成功,根据这个wal的位置信息,到wal文件中读取该页面。
    • 否则,该页面没有在wal中,到数据库文件中读取。

以下图为例来说明情况,为了简化说明,一个页面存储的一对KV的信息。

读操作看到的数据库文件和wal

在上图中:

  • 有三个写事务,其中:
    • 第一个事务已经完成,修改了值y=20,这个修改存在第一帧中。
    • 第二个事务也已经完成,修改了值x=1y=2,这两个修改存在第二和第三帧中。
    • 第三个事务还在进行中,目前修改了值x=3,这个修改存在第四帧中,其余修改还在进行中。
  • 根据上面的描述,那么wal索引中这几个维护位置信息的内容就是:
    • mxFrame=3,因为这是最后一个完成的写事务的最大帧数。
    • wal索引中:
      • x的位置在第四帧,但是需要注意这个值还并未提交,所以要区分不能读到未提交的值(read uncommitted),这在下面会展开说明。
      • y的位置在第三帧。注意到y有两个数据,但是取了已提交事务中最新的那次数据。
      • z在wal中没有,即在wal当前保存的所有事务中都没有修改到z,于是如果需要读取z的值,需要到数据库文件。
    • 在数据库文件中,x、y、z又是另外的三个值,因为这个时候,已提交事务的修改还在WAL文件中,并未写入数据库文件里面。

于是,当一个新的读操作开始的时候,会记录下来当时的mxFrame,这个值对于读操作而言,被称为readMark,保存在WalCkptInfo结构体的成员aReadMark数组中。有了这个值,当进行checkpoint操作的时候,就能判断当前是否需要等待读操作完成。这部分将在下面结合checkpoint流程继续讲解。

除此之外,readMark还有另一层含义:即当前已完成事务的最大帧数,所以当读事务去读一个页面的内容时,会首先到wal索引中,根据该页面的编号查询这个页面对应的帧数,有这几种可能:

  • 没有找到:这说明当前wal文件中没有该页面的内容,要到数据库文件中查询。
  • 找到了,假设这个帧数为iFrame,这又分为两种情况:
    • iFrame>readMark:这说明是这个读事务之后才进行的写操作,于是这个页面的内容还是不能从WAL文件中读取,仍然到数据库文件中读。这是因为如果从WAL中读取,可能读到的是还未提交的事务的数据。
    • iFrame<=readMark:这说明是在这个读事务之前的写操作,可以从WAL文件读这个页面的内容。

仍然以前面的图为例来说明情况,假设在上图的第三个写事务还在进行的时候,来了一个读事务,按照前面的解释,此时:

  • 这个读事务的readMark=3
  • 假如这个读事务分别读了x、y、z这三个值,它需要到wal索引中查询这几个值是否在wal文件中,那么:
    • x:x的最新值在第四帧,大于readMark=3,说明是个发起读操作之后还未提交的写事务更新的,这就不能读wal的最新值,而要读数据库文件中的值,此时读出来的值为x=100
    • y:y的最新值在第三帧,并不大于readMark=3,所以可以以wal的值为准,读出来y=2
    • z:在wal索引中没有找到z,只能去数据库文件中查,读出来z=300

再次说明的是,为了问题描述的简化,这里假设一个页面只存储了一对KV的值。

有了对readMark的初步了解,继续看读操作如何获得读锁。

读锁

前面已经提到,读锁的信息保存在WalCkptInfoaLock成员中:

struct WalCkptInfo
{
	// ...
  u32 aReadMark[WAL_NREADER]; /* Reader marks */
  u8 aLock[SQLITE_SHM_NLOCK]; /* Reserved space for locks */
  // ...
};

在这里:

  • aReadMark:用于存储每个读操作的readMark值,这个值已经在上面做了解释,这个数组的大小为WAL_NREADER,即每个reader一个readMark值。
  • aLock:存储锁类型的数组,这些锁类型也在上面做了诠释。

当一个读操作来的时候,需要获得一个读锁,才能继续往下进行它的读操作,这个获得锁的流程,在函数walTryBeginRead中:

  1. 调用walIndexReadHdr函数读取wal的索引文件头。
  2. 由于WalCkptInfo信息存储在索引文件头中,于是可以接下来调用walCkptInfo函数拿到这部分信息。
  3. 寻找当前可用的读锁,分为以下几步:
    1. 有了当前的WalCkptInfo信息,遍历其中的aReadMark数组,选出其中readMark最小的那个值,并且记录下这个最小值的索引i。这是因为readMark小的读操作,更有可能已经完成了读操作。
    2. 尝试调用walLockExclusive(pWal, WAL_READ_LOCK(i), 1)对上一步拿到的readMark数组索引加排他锁:
      1. 如果成功,说明这个读锁当前没有其它进程在用,可以退出循环了。
      2. 否则,就递增i索引对下一个读锁进行尝试,直到遍历完毕所有读锁。
    3. 到了这里,已经拿到一个可用的读锁了,调用walLockShared对这个读锁加共享锁。
  4. 在前面的过程中,很可能有写操作在进行,所以在返回之前,最后判断一下wal 索引头数据是否发生了变化,如果发生了变化,前面的步骤就得重新来过,返回重试。

需要补充说明的是,函数walTryBeginRead在调用时,如果返回重试(WAL_RETRY)的话,调用者会将调用计数递增,当这个调用计数超过一个阈值时,再次调用时walTryBeginRead会休眠一下,超过100次则会报错不再尝试。

  // 尝试超过5次的情况下,要休眠一下
  if (cnt > 5)
  {
    int nDelay = 1; /* Pause time in microseconds */
    if (cnt > 100)
    {
      // 超过100次了,退出报错
      VVA_ONLY(pWal->lockError = 1;)
      return SQLITE_PROTOCOL;
    }
    if (cnt >= 10)
      nDelay = (cnt - 9) * (cnt - 9) * 39;
    sqlite3OsSleep(pWal->pVfs, nDelay);
  }

walTryBeginRead函数流程

可以从加读锁的流程看到:

  • sqlite的WAL机制,最大只能支持同时有WAL_NREADER个读操作并发。
  • 加读锁的时候,如果因为写操作导致wal索引文件头发生了变化,将前功尽弃再次尝试。

写操作

写锁

拿到写锁的流程,对比上面拿到读锁的流程来说,就简单很多了,在函数sqlite3WalBeginWriteTransaction中:

  1. 调用walLockExclusive(pWal, WAL_WRITE_LOCK, 1)拿到写锁的排它锁。
  2. 同样也是检查是否wal索引头发生了变化,如果是则需要再次尝试。

而解写锁操作就在函数sqlite3WalBeginWriteTransaction

这两个函数的实现都挺简单,就不展开阐述了。

写操作

真正将脏页面写入wal文件中的操作在函数sqlite3WalFrames中,该函数有几个比较重要的参数:

  • PgHdr *pList:脏页面链表。
  • int isCommit:为1的情况下,表示这是提交操作,即这个写事务的最后一次调用sqlite3WalFrames函数。

sqlite3WalFrames函数的实现也并不复杂,有这么几个事情:

  • 拿到当前写wal的起始位置,从这个位置开始,遍历脏页面写入wal文件中。而这个起始位置,就是前面提到的mxFrame+1帧。
    • 但是这个过程中需要考虑到可能出现的覆盖情况,即:同一次写事务,对同一个页面有多次写操作,这种情况下,后面对同一个页面的写操作,不应该写到wal后面,而是覆盖前面的内容。
  • 遍历脏页面链表,将脏页面写入wal文件之后,就需要根据最新的页面编号和wal文件帧数的对应关系,更新wal索引的内容。
  • 最后,更新mxFrame的值为WAL文件当前的最大帧数。

还是以一个例子来说明这个流程。

写事务修改WAL文件和WAL索引数据

如上图所示,精简了很多情况,假设从WAL文件的开头开始写脏页面了,图中的写事务一共写了三次页面:

  • 写入y=200:这时候将这个内容写入WAL文件中的第一帧,更新wal索引中y页面的帧数为1,而此时x还没有内容。写完毕之后,更新mxFrame=1
  • 写入x=100:这时候将这个内容写入WAL文件中的第二帧,更新wal索引中x页面的帧数为2。写完毕之后,更新mxFrame=1
  • 写入y=101:写入时发现,同一个事务之前已经修改过y页面了,于是这一次并不把y=101的修改继续写到WAL文件结尾,而是覆盖第一帧中已经存在的y页面内容,同时索引数据也不需要更新:因为是覆盖操作,y页面的帧数并没有发生变化。同样的,由于没有修改WAL文件的最大帧数,mxFrame也没有修改。

页面校验值的计算

checkpoint

总体流程

有了前面读、写操作的了解,接着来了解一下checkpoint操作是如何实现的。

我们回顾一下checkpoint操作要完成的事情:由于wal日志中存储的,都是每次写事务被修改的页面,因此checkpoint操作就是将wal日志中被修改的页面写入数据库文件中。也是因为这个原因,因此checkpoint也被称为backfill(回填)操作。

checkpoint操作

从上面的读写流程的分析里看出:

  • 同时能支持多个读事务,每个读事务都有一个readMark值,用来区分这个读操作读到在WAL中存储的某个页面时,是以wal的页面为准,还是应该到数据库文件中读取这个页面。
  • 同时只能存在一个写事务,这个写事务没有完成之前,任何读事务不能读到它的数据,因为是未提交(uncommitted)的修改。

因此,在做checkpoint的时候,需要保证:

  • 不能将未提交写事务的修改,回填到数据库文件中。
  • 对于正在进行的读操作,不能将超过该读操作的readMark值的帧,回填到数据库文件中,需要等待读操作完成才能回填这部分数据。

checkpoint操作

第一点很好理解,因为未提交的写事务,可能只修改了一部分,如果在未提交这个写事务之前,就把这一部分回填到数据库文件中,会造成读出来的这部分数据驴头不对马嘴。比如一个写事务的修改,是将A账号的100转账到B账号上,于是这个写事务就涉及两个修改:

  • A:扣除100。
  • B:加上100。

如果这个事务当前只完成了上面的第一步修改,这个修改马上被回填到数据库文件中,这时候看到的就是A少了100,而B没有变化,这显然是不可接受的。

第二点的理解,要回到前面对readMark值的解释上:一个读操作开始之前,会记录一下当前已完成写事务的最大修改帧数做为自己的readMark,在后续的读操作中,从wal索引中查询一个页面编号,有以下几种可能:

  • 没有找到,说明需要到数据库文件中查找该页面内容。
  • 找到了,又需要区分两种情况:
    • 这个页面所在的帧数<readMark:说明这个页面在读操作开始之后再没有被修改了,可以以wal的内容为准。
    • 否则:说明这个页面在读操作之后被修改了,需要到数据库文件中查询被修改之前的值。

注意:上面的”这个页面在读操作之后被修改“条件,不仅包括这个修改对应的写事务没有被提交,也包括写事务已提交的情况。

即:readMark保证了,一个读事务绝对不能读到在这个读事务之后的任何修改。

由这个解释可以看到,当一个读操作判断一个页面的内容需要到数据库文件中读取时,需要读到的是这个读事务之前的修改。因此,checkpoint需要保证:不能将超过当前任何读操作的readMark值的帧数,回填其保存的页面到数据库文件中。

到了这里,基本可以确定一个checkpoint操作的流程了:

  • checkpoint的排它锁,保证同时只能有一个checkpoint操作在进行。
  • 算出当前最大可以回填到第几帧的数据,假设这个值保存在变量mxSafeFrame中,流程如下:
    • 初始时,取mxSafeFrame=mxFrame
    • 遍历当前所有还在进行的读操作,取mxSafeFrame=min(mxSafeFrame, aReadMark),即不能超过任何一个在进行的读操作的readMark值。
  • 计算出来了最大回填帧数,可以实际进行回填操作了:遍历当前的wal文件,将所有帧数小于等于mxSafeFrame的修改都回填到数据库文件中

以上是checkpoint流程的总体描述,其中涉及的主要函数是:

  • sqlite3WalCheckpointcheckpoint操作的入口函数,负责加checkpoint排它锁,然后继续调用下面的walCheckpoint进行实际的回填操作。

  • walCheckpoint:执行checkpoint操作。

想了解更多细节的读者可以自行阅读。

不同的checkpoint模式

上面只是了解了checkpoint的大体流程,但是不同的checkpoint模式又有区别,有如下的宏来进行区分:

#define SQLITE_CHECKPOINT_PASSIVE  0  /* Do as much as possible w/o blocking */
#define SQLITE_CHECKPOINT_FULL     1  /* Wait for writers, then checkpoint */
#define SQLITE_CHECKPOINT_RESTART  2  /* Like FULL but wait for for readers */
#define SQLITE_CHECKPOINT_TRUNCATE 3  /* Like RESTART but also truncate WAL */

SQLITE_CHECKPOINT_PASSIVE

这个模式下,不会等待读写操作完成,而是基于现有的数据,尽可能将安全的帧回填到数据库文件中。

可以看到,这种模式更接近于一种”步进(step)“的模式:每次回填一部分数据,回填不完就直接返回不再进行。所以,需要某些变量来保存当前的回填进度,这个值保存在WalCkptInfo.nBackfill,所以回填还没有结束的条件也就是:pInfo->nBackfill < pWal->hdr.mxFrame

SQLITE_CHECKPOINT_FULL

这个模式下,checkpoint操作会等待写操作完成,才继续进行回填操作,而在回填过程中也不再允许有新的写操作进行。

SQLITE_CHECKPOINT_RESTART

对比SQLITE_CHECKPOINT_FULL模式,这一个模式更进了一步:等待所有读操作完成才开始回填操作,同样的,在checkpoint过程中除了不能有写操作还不能有读操作。

SQLITE_CHECKPOINT_TRUNCATE

这一个模式对比SQLITE_CHECKPOINT_RESTART又更近了一步,在回填完毕之后,将截断WAL文件,这样后面新来的wal的写操作,将从wal文件的开始位置开始写。我们前面提到,在wal文件中查找一个页面时,跟wal文件的大小成正比,所以回填完毕截断wal文件重新开始写,会加速后面的查询操作。

错误恢复

以上已经把wal的读、写、checkpoint流程都了解了,最后了解一下wal的错误恢复是如何实现的。

区分几种情况下面的出错崩溃,以及这些情况下都如何恢复的:

  • 写事务进行时出错崩溃:这种情况下,显然wal中存储了一部分这个写事务的修改,崩溃恢复时校验后会发现这部分的修改不完全,于是会将这部分修改截断,而数据库文件,根据前面checkpoint流程的讲解,并不会回填还未提交的写事务的修改,所以数据库文件并未损坏。
  • 当前没有任何写事务,在进行checkpoint过程中崩溃:在进行checkpoint时,不允许同时并发有写操作。于是这种情况下,wal文件中保存的数据,都是完整的写事务修改数据。启动后校验wal文件发现内容都是对的,于是遍历wal文件,首先将当前wal文件中的内容全部回填至数据库文件中再启动即可。

总结

最后对wal机制做一个简短的总结:

  • 与journal备份机制不同的是:journal备份的是修改之前的页面内容,而wal存储的是修改后的内容。
  • 于是,wal中可能存储了同一个页面的多次修改结果,因为不同的事务、甚至相同的事务,都有可能修改了同一个页面,而每一次修改都要将修改结果存储wal文件。
  • wal文件中,存储一个页面内容的单位是”帧(frame)“,一帧存储一个页面,而反过来一个页面可能先后被存储在不同帧的内容中。于是就需要wal索引数据:
  • wal索引需要存储两类数据:一个帧存储的是哪个页面的数据,以及某个页面最新的数据存储在哪一帧。
  • 完成一次写操作,wal只需一次sync操作(sync wal文件),journal需要两次(sync journal文件一次,将页面缓存写入数据库文件之后sync数据库文件一次),因此wal的写性能更高。
  • wal支持一写多读的并发,但是journal在写的时候不支持同时读数据。
  • 有两个重要的变量来保证并发读时不会读到读操作开始之后的修改:mxFrame保存的是当前最提交的写事务写的最大帧数;每个读操作还保存了一个readMark值,存储的是读操作开始时的mxFrame值。
  • checkpoint操作,又称为回填(backfill)操作,用于将wal文件的内容同步到数据库文件中,它需要前面的mxFramereadMark来保证回填操作的正确性。回填操作会影响同时在进行的读、写操作。

参考资料

邮件订阅

微信公众号

wechat-account-qrcode
