Nginx源码阅读笔记-Master Woker进程模型
master进程
Nginx采用的模型是master-worker模型，即：
- 由master进程负责创建worker进程，以及监控worker进程的情况，如需要更新配置的情况下发消息给worker进程重新加载配置等。
- master进程负责具体网络事件。

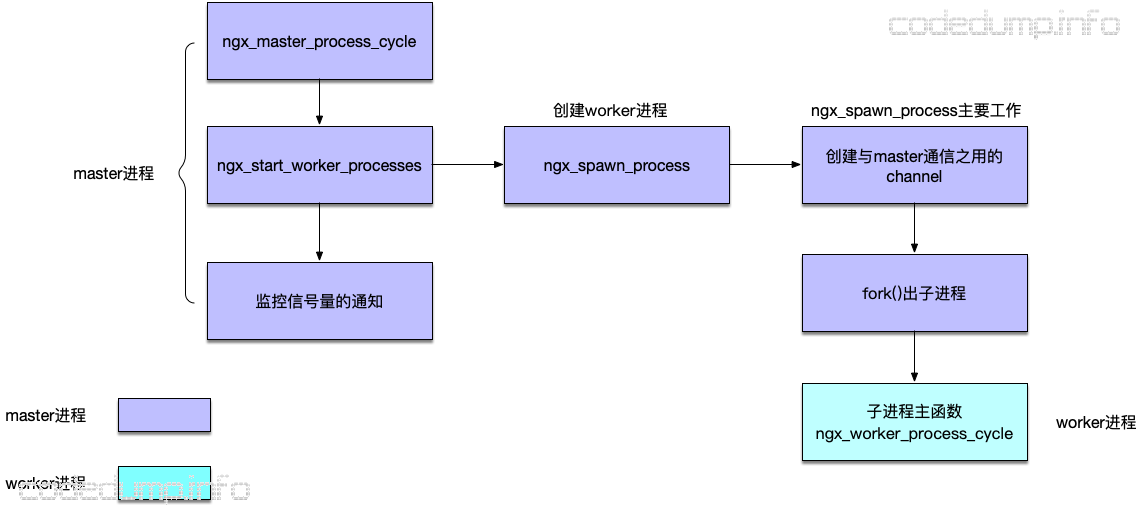

将里面核心的流程和函数抽取出来，如下图所示：
- master进程的主循环在函数ngx_master_process_cycle中，主要负责：
- 调用ngx_start_worker_processes函数创建worker子进程。
- 监控各种信号量的变化做处理，比如需要停止进程、重新加载配置等。
- master进程最终会调用函数ngx_spawn_process函数来创建出worker子进程：
- 使用共享内存创建出用于master-worker进程之间通信的channel。
- fork出子进程之后，进入worker进程的主函数ngx_worker_process_cycle。
以下列举出几个相关的信号量：
| 信号 | 对应全局变量 | 处理 |
|---|---|---|
| QUIT | ngx_quit | 优雅关闭整个Nginx服务 |
| TERM或者INT | ngx_terminate | 强制关闭Nginx服务 |
| USR1 | ngx_reopen | 重新打开文件 |
| WINCH | ngx_noaccept | 所有worker进程不再接受新的连接，相当于给子进程发送QUIT信号 |
| USR2 | ngx_change_binary | 平滑升级到新的Nginx二进制文件 |
| HUP | ng_reconfigure | 重新加载配置文件 |
| CHLD | ngx_reap | 需要监控所有子进程 |
worker进程
worker进程的函数入口在ngx_worker_process_cycle中，其主要做的工作分为两部分：
- 调用ngx_process_events_and_timers处理IO事件以及定时器事件。
- 判断ngx_terminate、ngx_quit、ngx_reopen这几个变量是否被置位来做相应的处理。
下面主要谈网络IO事件的处理，即ngx_process_events_and_timers函数。
先来介绍几个与接收连接相关的全局变量：
- ngx_use_accept_mutex：由配置项accept_mutex配置，表示是否需要使用accept锁，只有抢到该锁的worker才允许接收新的连接。
- ngx_accept_mutex_delay：由配置项accept_mutex_delay配置，在开启accept_mutex的情况下，一个worker进程在抢不到accept锁的情况下，最长多少时间才重新接收新的连接。
- ngx_accept_disabled：值为ngx_cycle->connection_n / 8 - ngx_cycle->free_connection_n，可以看到当链接数量到nginx.conf中配置的worker_connections的7/8以上时，这个变量ngx_accept_disabled为正数，此时不会接收新的连接，直到该值小于等于0为止。
- ngx_accept_mutex_held：表示是否抢到了accept锁，只有抢到的才能接收新连接。
具体来看看ngx_process_events_and_timers函数中与接收连接相关的逻辑，伪代码如下：
如果开启了accept_mutex配置：
如果当前ngx_accept_disabled大于0，表示不能接收新的连接，直接返回。
否则尝试获取accept mutex。
如果获取accept mutex锁成功：
将调用事件轮询函数的标志位加上NGX_POST_EVENTS标志
如果获取失败：
调用事件轮询函数的事件参数不得超过ngx_accept_mutex_delay值。
调用ngx_process_events函数处理轮询事件
调用ngx_event_process_posted(cycle, &ngx_posted_accept_events)函数处理accept事件
如果前面拿到了accept mutex锁，则释放这个锁，好让其他worker也有机会接收新的连接
调用ngx_event_expire_timers处理定时器事件
调用ngx_event_process_posted(cycle, &ngx_posted_events);函数处理除了accept事件以外的其他post事件
在ngx_process_events处理函数中，当传入的flags有NGX_POST_EVENTS标志时，意味着并不马上在这个函数中调用事件的回调函数进行处理，而是放在一个队列中，回头在后面的ngx_event_process_posted函数中再进行处理。
而这里的队列分为两类：
- ngx_posted_accept_events用于存放接收新连接事件。
- ngx_posted_events用于存放除了accept之外的其他事件。
这样的做法，是为了将接收新连接的事件优先级放在其他IO事件以及定时器事件之前。
在下一篇文章，再详细展开事件模块的分析。
