boltdb 1.3.0实现分析(三)

2020-07-25
9分钟阅读时长

本文基于boltdb 1.3.0对其实现进行分析。boltdb是etcd系统存储数据使用的KV嵌入式DB,使用Go编码实现,内部是一个B+树结构体。关于etcd、raft协议以及B+树,可以参考之前的文章:

本文的写作,主要参考了《区块的持久化之BoltDB》系列文章以及boltdb 源码分析

在前面的文章里,分别介绍了boltdb的几种页面格式、Bucket以及Cursor结构,本文介绍boltdb的事务(Transaction)。

概述

boltdb支持事务的ACID特性,使用MVCC来做并发控制,同时可以执行一个写事务和多个读事务:

  • 原子性(Atomicity):未提交的写事务操作都在内存中。在提交写事务的时候,按照B+树数据、freelist、meta元数据的顺序写入文件。在meta元信息写入之前,都可以进行回滚(rollback)操作,只有meta元信息写入成功才能认为写操作执行成功。
  • 隔离性(Isolation):每个读事务开始的时候获得一个版本号,读事务涉及到的页面不会被同时进行的写事务所覆盖;而每次写事务都会更新一个版本号。
  • 持久性(Durability):写事务在提交的时候,会将这次写操作修改的数据(dirty page)分配新的页面,写入文件持久化。

本节首先讲解boltdb的事务基本实现,下一节讲解boltdb事务如何实现MVCC

事务初始化

boltdb中,任何一次读写操作,都有一个事务与之对应。这时候首先会调用DB.Begin函数返回一个事务,而传入的参数会根据情况分别创建写和读事务:

func (db *DB) Begin(writable bool) (*Tx, error) {
	if writable {
		return db.beginRWTx()
	}
	return db.beginTx()
}

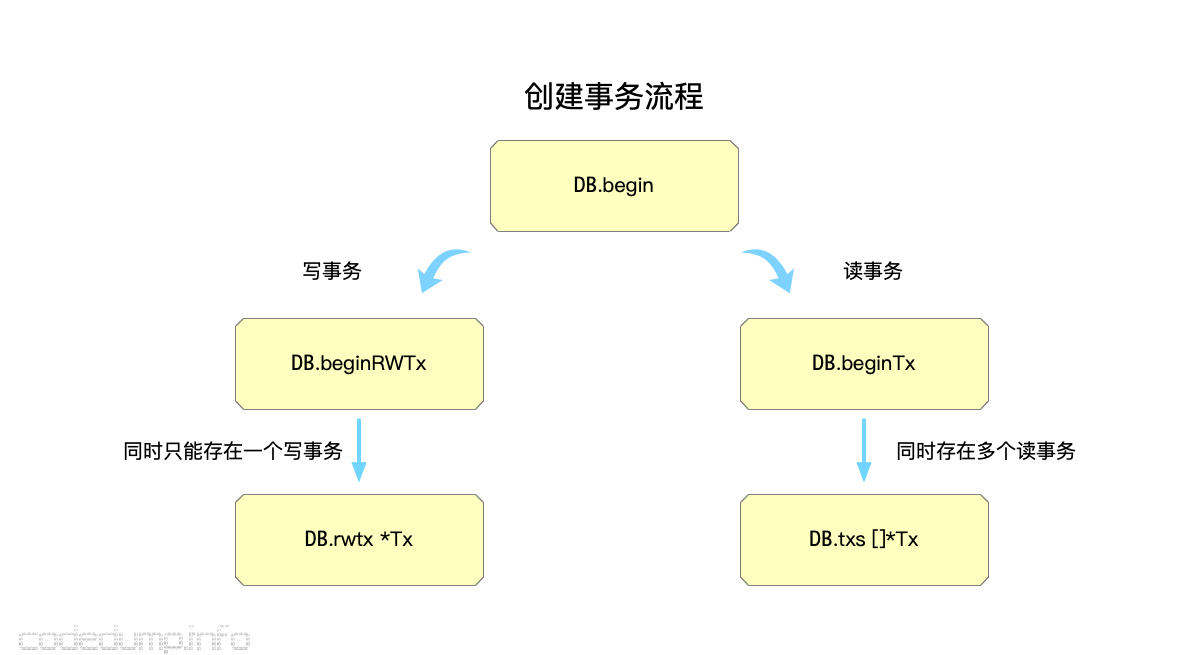

可以看到,根据是否是写事务,会分别调用beginRWTxbeginTx来创建读写事务和只读事务。

DB结构体中,仅有一个写事务成员,而读事务则可以同时存在多个,因此同一个时间只能有一个写事务:

type DB struct {
  // ...
	rwtx     *Tx				// 同一时间只能有一个未完成的写事务
	txs      []*Tx			// 保存未完成的读事务的,读事务可以有多个,写事务一个时间只能有一个,就在rwtx里面
}

beginTx

了解了在DB中如何使用事务,下面来看事务结构体的定义:

type Tx struct {
	writable       bool	// 是否写事务
	managed        bool	//
	db             *DB	// 对应的db
	meta           *meta	// 对应的meta数据指针
	root           Bucket
	pages          map[pgid]*page	// 涉及到的page
	stats          TxStats
	commitHandlers []func()	// commit回调函数数组

	WriteFlag int
}

成员释义如下:

  • writable:是否是可写的事务。
  • managed:表示当前的事务操作是否被db托管,即通过db的成员函数来读写数据库。boltdb还支持直接调用事务相关的成员函数来读写的,此时managed字段为false。
  • db:指向当前读写操作的db对象。
  • meta:开始事务时,会首先从db中初始化meta信息。
  • root:事务开始时的根Bucket,上一节中介绍了Bucket相关信息。
  • pages:存储该事务操作中读写所涉及到page。
  • stats:事务操作统计相关。
  • commitHandlers:存储事务在提交之后的回调函数。
  • WriteFlag: 复制或移动数据库文件时,指定的文件打开模式。

上面这些成员中,最重要的就是metaroot字段,下面接着看看事务的初始化流程。

func (tx *Tx) init(db *DB) {
	tx.db = db
	tx.pages = nil

	// Copy the meta page since it can be changed by the writer.
	tx.meta = &meta{}
	// tx的meta数据拷贝当前的db meta数据
	db.meta().copy(tx.meta)

	// Copy over the root bucket.
	tx.root = newBucket(tx)
	tx.root.bucket = &bucket{}
	*tx.root.bucket = tx.meta.root

	// Increment the transaction id and add a page cache for writable transactions.
	if tx.writable {
		// 如果是写操作,需要分配页面数组内存
		tx.pages = make(map[pgid]*page)
		// 递增一个事务id
		tx.meta.txid += txid(1)
	}
}

首先来看meta的初始化流程。前面提到,db数据结构中,存在两个meta信息分别存储在数据库文件的第一和第二个页面,在db.meta函数中,将选择两者中校验有效且事务ID更大的meta返回:

func (db *DB) meta() *meta {
	// We have to return the meta with the highest txid which doesn't fail
	// validation. Otherwise, we can cause errors when in fact the database is
	// in a consistent state. metaA is the one with the higher txid.
	metaA := db.meta0
	metaB := db.meta1
	if db.meta1.txid > db.meta0.txid {
		metaA = db.meta1
		metaB = db.meta0
	}

	// Use higher meta page if valid. Otherwise fallback to previous, if valid.
	if err := metaA.validate(); err == nil {
		return metaA
	} else if err := metaB.validate(); err == nil {
		return metaB
	}

	// This should never be reached, because both meta1 and meta0 were validated
	// on mmap() and we do fsync() on every write.
	panic("bolt.DB.meta(): invalid meta pages")
}

可以看到有两个meta页面的原因在于:由于轮换使用两个meta页面,这样两次不同的写事务操作,分别对应这两个meta页面中的一个,假如其中一次失败了,也只是影响了其中一个页面。

拿到了这一次操作的meta信息之后,就是根据这些信息来初始化root的Bucket信息:

func (tx *Tx) init(db *DB) {
  // ....
  tx.root = newBucket(tx)
  tx.root.bucket = &bucket{}
  *tx.root.bucket = tx.meta.root
  // ...
}

在这里,根据拷贝出来的meta信息,调用newBucket函数创建了Bucket返回到tx.root中。一个Bucketbucket成员,其内容是Bucket的根节点page id以及序列号:

type bucket struct {
	// 根节点的page id
	root pgid // page id of the bucket's root-level page
	// 单调递增的序列号
	sequence uint64 // monotonically incrementing, used by NextSequence()
}

因此上面的流程就是:使用当前的meta元信息,创建了一个Bucket,该Bucket的根节点page id以及序列号也都是从当前db的根Bucket中拷贝的。

tx.init函数的最后,根据是否写事务,将拷贝回来的meta信息的事务id递增1:

func (tx *Tx) init(db *DB) {
  // ....
	// Increment the transaction id and add a page cache for writable transactions.
	if tx.writable {
		// 如果是写操作,需要分配页面数组内存
		tx.pages = make(map[pgid]*page)
		// 递增一个事务id
		tx.meta.txid += txid(1)
	}
  // ...
}

这样,在最后写事务完成之后,将meta信息写回磁盘时,就比原先的事务ID加一。

事务提交

前面介绍了事务的初始化流程,由于boltdb内部是一个B+树结构,所以boltdb中涉及到读写的流程就不再阐述,基本就是一个B+树的读写流程,如果不清楚这部分的原理,可以去补充一下B+树相关的知识:

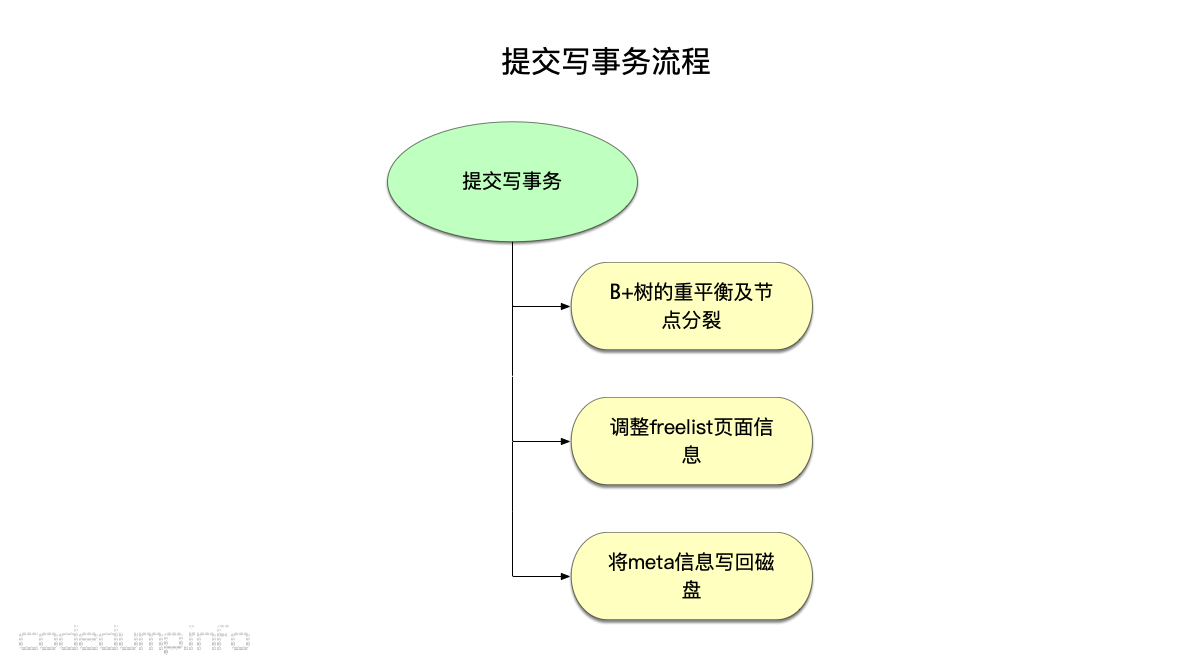

在这一小节,只介绍读写流程完毕之后的事务提交流程,这部分内容在Tx.Commit函数中实现。boltdb的事务提交流程大体分为以下几步:

  • B+树的重平衡及节点分裂。
  • 调整freelist页面信息。
  • 将meta信息写回磁盘。

commitTx

B+树的重平衡及节点分裂

在写操作过程中,中间可能会造成树的不平衡,因此在操作完毕之后,需要对整个B+树进行重平衡(rebalance)操作。重平衡操作的原理比较复杂,是一个从叶子节点一直往上进行重平衡操作,直到满足B+树平衡条件的流程。算法的原理不在这里阐述,具体可以参考 B树、B+树索引算法原理(下)#删除算法。基本上boltdb的重平衡操作也是这个流程,也就不在这里展开了。

重平衡完毕之后,boltdb还会将大小超过阈值的节点,分裂成多个节点,其大体流程是:

  • Bucket遍历自己的所有子Bucket,进行spill分裂操作。如果分裂成功,就需要在父Bucket中更新该子Bucket的信息。
  • Bucket从自己的根节点开始,进行spill分裂操作。
  • 节点的spill操作,将遍历该节点的所有子节点,如果一个子节点大小超过阈值就进行分裂;否则分裂结束。

如果在分裂操作中,产生了新的页面,则这个时候就会在freelist中分配页面给这些新的页面。由于每次写事务的freelist信息,在事务提交之前是在内存里的,所以一旦写失败,这些freelist信息就回退,并不影响其他的操作。

调整freelist页面信息

到了这一步,前面的两个调整:重平衡和分裂页面操作已经完成,过程中可能产生了新的页面,也就是freelist信息会有改变,因此要相应的调整freelist页面信息。

在这里首先来看看freelist中如何维护页面的分配信息,freelist中包括以下三个成员:

  • ids:保存当前可用的页面ID数组。
  • pending:pending是一个map,键是事务id,值为页面ID数组,存储的是每个事务操作时候涉及到的页面ID。
  • cache:cache是一个map,键为页面ID,值为布尔值,可以从这里快速查看一个页面当前是否空闲。

以上三个成员中,cache是方便快速查找页面空闲情况的数据,可以理解为可用页面的索引;ids是存储可用页面ID的数组,每次分配一个页面出去就要对应的修改这个数组;最后,pending就是存储一个事务操作过程中间的数据。

freelist

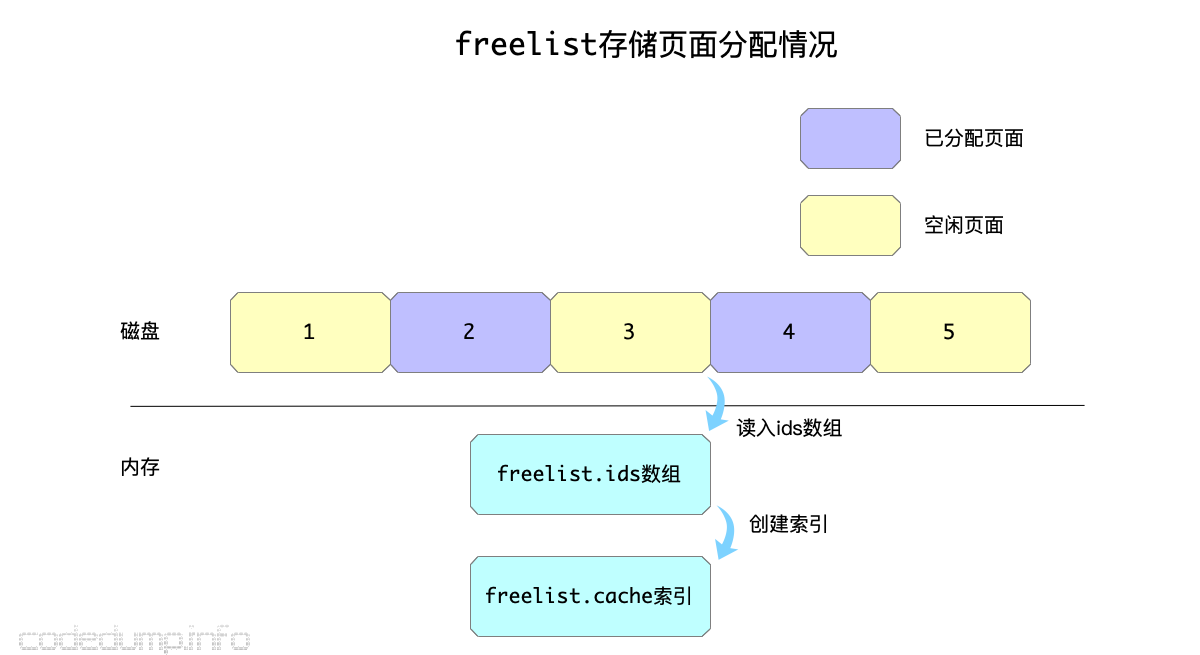

在上图中,freelist页面在磁盘中存储的当前页面id的分配数组,每一次初始化时将可用页面ID读入ids数组之后,都会再调用freelist.reindex函数来重建索引数据:

func (f *freelist) reindex() {
	f.cache = make(map[pgid]bool)
	for _, id := range f.ids {
		f.cache[id] = true
	}
	for _, pendingIDs := range f.pending {
		for _, pendingID := range pendingIDs {
			f.cache[pendingID] = true
		}
	}
}

如果事务需要回滚,实际上是将pending中的页面返还回去,重新变成空闲页面:

// rollback removes the pages from a given pending tx.
func (f *freelist) rollback(txid txid) {
	// Remove page ids from cache.
	// 回滚就是把所有待释放的id删除,表示不释放了
	for _, id := range f.pending[txid] {
		delete(f.cache, id)
	}

	// Remove pages from pending list.
	// 然后删除这个事务的pending数组
	delete(f.pending, txid)
}

有了对freelist相关的了解,回到事务提交操作修改freelist部分,其代码如下:

func (tx *Tx) Commit() error {
  // ...
  // 释放freelist
	tx.db.freelist.free(tx.meta.txid, tx.db.page(tx.meta.freelist))
	// 分配一个freelist
	p, err := tx.allocate((tx.db.freelist.size() / tx.db.pageSize) + 1)
	if err != nil {
		tx.rollback()
		return err
	}
	if err := tx.db.freelist.write(p); err != nil {
		tx.rollback()
		return err
  }
  // ...
}

在这里:

  • 首先根据事务ID将原有存储freelist页面信息的页面释放掉。
  • 分配存储这一次写事务的页面信息页面。
  • 写入这一次的页面信息。

将meta信息写回磁盘

最后,在更新完毕新的freelist页面信息之后,就可以把本次操作之后的meta元信息也写回磁盘了。

// writeMeta writes the meta to the disk.
// 更新meta数据到磁盘
func (tx *Tx) writeMeta() error {
	// Create a temporary buffer for the meta page.
	// 分配缓冲区,大小为一个页面
	buf := make([]byte, tx.db.pageSize)
	// 转换成page结构体
	p := tx.db.pageInBuffer(buf, 0)
	// 将事务的meta数据写入page中
	tx.meta.write(p)

	// Write the meta page to file.
	// 缓冲的数据写入文件
	if _, err := tx.db.ops.writeAt(buf, int64(p.id)*int64(tx.db.pageSize)); err != nil {
		return err
	}
	if !tx.db.NoSync || IgnoreNoSync {
		if err := fdatasync(tx.db); err != nil {
			return err
		}
	}

	// Update statistics.
	tx.stats.Write++

	return nil
}

总结

总结下来,boltdb的写事务操作流程大体如下:

  • 使用当前db数据来初始化事务:复制一份当前的meta元信息、初始化根Bucket信息、自增事务ID。
  • 对B+树进行写操作,这部分在未提交之前都是存储在内存中的数据。
  • 写操作完成之后,提交写事务:
    • 平衡B+树、对超过阈值的节点进行分裂操作。分裂过程中产生的新页面将从freelist中分配出来。
    • freelist分配新的页面。
    • 到了这里,将B+树和freelist数据写入文件。
    • 更新meta元信息写入文件。
